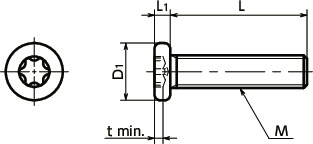

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D1 | L1 | t min. | 梅花槽 序号No. |
最大紧固 扭矩 （N・m） |
每包数量 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SNZCXS-M2-2 | M2 | 0.4 | 2 | 3 | 0.6 | 0.35 | 5 | 0.22 | 50 | 0.062 | CAD | 请求报价 |
| SNZCXS-M2-3 | M2 | 0.4 | 3 | 3 | 0.6 | 0.35 | 5 | 0.22 | 50 | 0.079 | CAD | 请求报价 |
| SNZCXS-M2-4 | M2 | 0.4 | 4 | 3 | 0.6 | 0.35 | 5 | 0.22 | 50 | 0.096 | CAD | 请求报价 |
| SNZCXS-M2-5 | M2 | 0.4 | 5 | 3 | 0.6 | 0.35 | 5 | 0.22 | 50 | 0.12 | CAD | 请求报价 |
| SNZCXS-M2-6 | M2 | 0.4 | 6 | 3 | 0.6 | 0.35 | 5 | 0.22 | 50 | 0.13 | CAD | 请求报价 |
| SNZCXS-M2-8 | M2 | 0.4 | 8 | 3 | 0.6 | 0.35 | 5 | 0.22 | 50 | 0.17 | CAD | 请求报价 |
| SNZCXS-M2-10 | M2 | 0.4 | 10 | 3 | 0.6 | 0.35 | 5 | 0.22 | 50 | 0.2 | CAD | 请求报价 |
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。
相关服务
材质、表面处理
| SNZCXS | |
|---|---|
| 主体 | SUSXM7（相当于SUS304） |
用途
设备，装置的省空间化小型精密仪器
特点
- M1.4-M2.5。用于精密仪器的精密螺丝。
- 头部高度较低的盘头小螺钉型。可节省设备与装置的空间或用于上部空间有限的用途。
- 不易因紧固而导致螺丝凹孔破损，可以安全，牢固地进行紧固。
- 生产通孔型，无尘洗净，特殊包装等特殊规格的商品。⇒例如可以制作这样的螺丝
