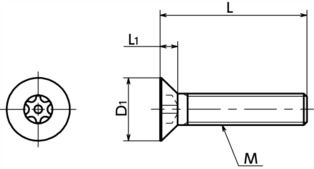

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D1 | L1 | 适用扳手类型 | 适用螺丝批头类型 | 梅花槽 序号 No. |
每包数量 | 质量 (g) |
CAD下载 | 请求报价 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 螺丝批头 | 螺丝刀 | ||||||||||||
| SRFXS-M5-8 | M5 | 0.8 | 8 | 10 | 2.8 | SRX-25 | SRXB-25 | SRD-6.35 | 25 | 10 | 1.9 | CAD | 请求报价 |
| SRFXS-M5-10 | M5 | 0.8 | 10 | 10 | 2.8 | SRX-25 | SRXB-25 | SRD-6.35 | 25 | 10 | 2.1 | CAD | 请求报价 |
| SRFXS-M5-12 | M5 | 0.8 | 12 | 10 | 2.8 | SRX-25 | SRXB-25 | SRD-6.35 | 25 | 10 | 2.3 | CAD | 请求报价 |
| SRFXS-M5-16 | M5 | 0.8 | 16 | 10 | 2.8 | SRX-25 | SRXB-25 | SRD-6.35 | 25 | 10 | 2.8 | CAD | 请求报价 |
| SRFXS-M5-20 | M5 | 0.8 | 20 | 10 | 2.8 | SRX-25 | SRXB-25 | SRD-6.35 | 25 | 10 | 3.3 | CAD | 请求报价 |
| SRFXS-M5-25 | M5 | 0.8 | 25 | 10 | 2.8 | SRX-25 | SRXB-25 | SRD-6.35 | 25 | 10 | 3.9 | CAD | 请求报价 |
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。
相关服务
材质、表面处理
| SRFXS | |
|---|---|
| 主体 | 相当于SUS304 |
| 强度等级 | 相当于A2-50 |
用途
设备和装置的拆分、防破坏室外设备的防盗
安全防范措施
安全措施
特点

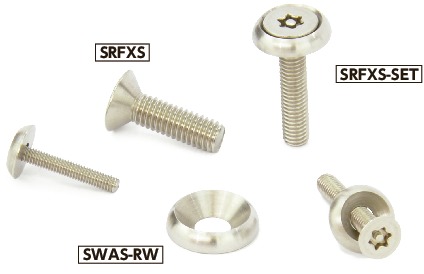

- 梅花槽＊1中央带芯的平头螺栓。
- 使用普通工具无法安装或拆卸。
- 请将专用扳手SRX或专用螺丝批头SRXB与专用磁性螺丝刀SRD组合使用以进行安装、拆卸。
＊1： 梅花槽的形状在JIS B 1015：2008（ISO 10664：2005）“外螺纹零部件用梅花槽”中有规定。
