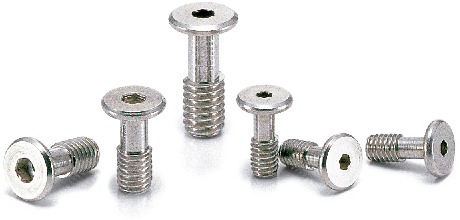

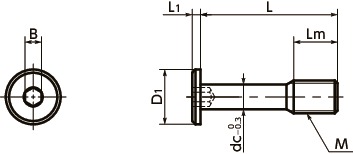

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | Lm | D1 | L1 | B | dc | 最大紧固 扭矩 （N・m） | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SSCHS-M8-16 | M8 | 1.25 | 16 | 10 | 13 | 1.5 | 4 | 6.3 | 5 | 5.4 | CAD | 请求报价 |
| SSCHS-M8-20 | M8 | 1.25 | 20 | 10 | 13 | 1.5 | 4 | 6.3 | 5 | 6.7 | CAD | 请求报价 |
| SSCHS-M8-25 | M8 | 1.25 | 25 | 10 | 13 | 1.5 | 4 | 6.3 | 5 | 8.3 | CAD | 请求报价 |
| SSCHS-M8-30 | M8 | 1.25 | 30 | 10 | 13 | 1.5 | 4 | 6.3 | 5 | 10 | CAD | 请求报价 |
相关服务
材质、表面处理
| SSCHS | |
|---|---|
| 主体 | SUSXM7（相当于SUS304） |
| 强度等级 | A2-40 |
用途
保护盖・人孔盖的固定/CE标志对应机床/食品机械/电气・电子设备
使用注意事项
- 请将盖子侧的螺孔小径设定在dc尺寸以上。
- 请将盖子厚度设定在0.8mm以上。
安装示例

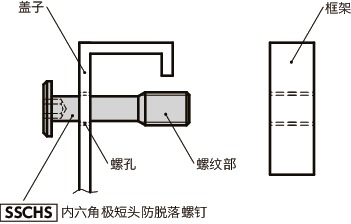

请在盖子上加工螺孔，让SSCHS的螺纹部贯穿。由于SSCHS的螺纹部卡在盖子的螺孔上，即使从框架上卸下螺钉， SSCHS也不会从盖子上脱落。
