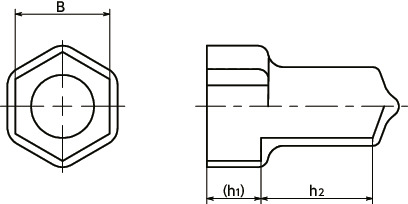

形状図
尺寸・CAD
单位 : mm
| 型号 | 适用的螺栓・ 六角螺母公称＊1（适用对边宽度） |
B＊1 | h1 | h2 | 每包数量 | 质量 (g) |
CAD下载 | 请求报价 | |
|---|---|---|---|---|---|---|---|---|---|
| 公称直径 | 适用对边宽度 | ||||||||
| SCBN-6 | M6 | 10 | 9.5 | 5.5 | 9.5 | 10 | 1 | CAD | 请求报价 |
| SCBN-8 | M8 | 13 | 12 | 6.4 | 10.4 | 10 | 1.4 | CAD | 请求报价 |
| SCBN-10 | M10 | 17 | 16 | 8.7 | 19.2 | 10 | 3.1 | CAD | 请求报价 |
| SCBN-12 | M12 | 19 | 18 | 10.3 | 20.7 | 10 | 4.1 | CAD | 请求报价 |
| SCBN-16 | M16 | 24 | 24 | 16 | 21 | 10 | 6.7 | CAD | 请求报价 |
| SCBN-20 | M20 | 30 | 30 | 18 | 25 | 10 | 9.1 | CAD | 请求报价 |
＊1： 请务必确认使用的六角螺母的对边宽度尺寸。本产品以JIS标准的普通型系列（JIS B 1002 附表2）为基准。
因为是成型品，所以尺寸可能会出现偏差。
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。
相关服务
材质、表面处理
| SCBN | |
|---|---|
| 主体 | PVC（聚氯乙烯）（灰色） |
用途

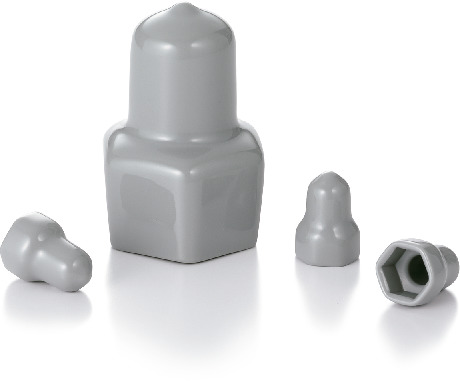

螺栓前端部及六角螺母的保护/防尘对策特点
- 覆盖螺栓前端部及六角螺母，提高设备、装置的安全性。
- 也适合作为螺栓及六角螺母连接部的防尘对策。
