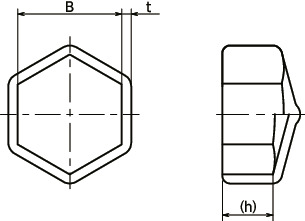

形状図
尺寸・CAD
单位 : mm
| 型号 | 适用的六角螺栓・六角螺母公称＊1 | B＊1 | h | t | 每包数量 | 质量 (g) |
主体 颜色 |
CAD下载 | 请求报价 | |
|---|---|---|---|---|---|---|---|---|---|---|
| 公称直径 | 适用对边宽度 | |||||||||
| SCHCL-3-BK | M3 | 5.5 | 5 | 3 | 1 | 10 | 0.15 | BK | CAD | 请求报价 |
| SCHCL-3-SG | M3 | 5.5 | 5 | 3 | 1 | 10 | 0.15 | SG | CAD | 请求报价 |
| SCHCL-3-WH | M3 | 5.5 | 5 | 3 | 1 | 10 | 0.15 | WH | CAD | 请求报价 |
| SCHCL-3-YW | M3 | 5.5 | 5 | 3 | 1 | 10 | 0.15 | YW | CAD | 请求报价 |
| SCHCL-4-BK | M4 | 7 | 6.5 | 4 | 1 | 10 | 0.25 | BK | CAD | 请求报价 |
| SCHCL-4-SG | M4 | 7 | 6.5 | 4 | 1 | 10 | 0.25 | SG | CAD | 请求报价 |
| SCHCL-4-WH | M4 | 7 | 6.5 | 4 | 1 | 10 | 0.25 | WH | CAD | 请求报价 |
| SCHCL-4-YW | M4 | 7 | 6.5 | 4 | 1 | 10 | 0.25 | YW | CAD | 请求报价 |
| SCHCL-5-BK | M5 | 8 | 7.5 | 4 | 1 | 10 | 0.3 | BK | CAD | 请求报价 |
| SCHCL-5-SG | M5 | 8 | 7.5 | 4 | 1 | 10 | 0.3 | SG | CAD | 请求报价 |
| SCHCL-5-WH | M5 | 8 | 7.5 | 4 | 1 | 10 | 0.3 | WH | CAD | 请求报价 |
| SCHCL-5-YW | M5 | 8 | 7.5 | 4 | 1 | 10 | 0.3 | YW | CAD | 请求报价 |
| SCHCL-6-BK | M6 | 10 | 9.5 | 5 | 1.2 | 10 | 0.4 | BK | CAD | 请求报价 |
| SCHCL-6-SG | M6 | 10 | 9.5 | 5 | 1.2 | 10 | 0.4 | SG | CAD | 请求报价 |
| SCHCL-6-WH | M6 | 10 | 9.5 | 5 | 1.2 | 10 | 0.4 | WH | CAD | 请求报价 |
| SCHCL-6-YW | M6 | 10 | 9.5 | 5 | 1.2 | 10 | 0.4 | YW | CAD | 请求报价 |
| SCHCL-8-BK | M8 | 13 | 12.5 | 7 | 1.2 | 10 | 0.8 | BK | CAD | 请求报价 |
| SCHCL-8-SG | M8 | 13 | 12.5 | 7 | 1.2 | 10 | 0.8 | SG | CAD | 请求报价 |
| SCHCL-8-WH | M8 | 13 | 12.5 | 7 | 1.2 | 10 | 0.8 | WH | CAD | 请求报价 |
| SCHCL-8-YW | M8 | 13 | 12.5 | 7 | 1.2 | 10 | 0.8 | YW | CAD | 请求报价 |
| SCHCL-10-BK | M10 | 17 | 16.5 | 8 | 1.5 | 10 | 2 | BK | CAD | 请求报价 |
| SCHCL-10-SG | M10 | 17 | 16.5 | 8 | 1.5 | 10 | 2 | SG | CAD | 请求报价 |
| SCHCL-10-WH | M10 | 17 | 16.5 | 8 | 1.5 | 10 | 2 | WH | CAD | 请求报价 |
| SCHCL-10-YW | M10 | 17 | 16.5 | 8 | 1.5 | 10 | 2 | YW | CAD | 请求报价 |
| SCHCL-12-BK | M12 | 19 | 18.5 | 10 | 1.5 | 10 | 2.5 | BK | CAD | 请求报价 |
| SCHCL-12-SG | M12 | 19 | 18.5 | 10 | 1.5 | 10 | 2.5 | SG | CAD | 请求报价 |
| SCHCL-12-WH | M12 | 19 | 18.5 | 10 | 1.5 | 10 | 2.5 | WH | CAD | 请求报价 |
| SCHCL-12-YW | M12 | 19 | 18.5 | 10 | 1.5 | 10 | 2.5 | YW | CAD | 请求报价 |
| SCHCL-16-BK | M16 | 24 | 23.5 | 13 | 1.5 | 10 | 3.5 | BK | CAD | 请求报价 |
| SCHCL-16-SG | M16 | 24 | 23.5 | 13 | 1.5 | 10 | 3.5 | SG | CAD | 请求报价 |
| SCHCL-16-WH | M16 | 24 | 23.5 | 13 | 1.5 | 10 | 3.5 | WH | CAD | 请求报价 |
| SCHCL-16-YW | M16 | 24 | 23.5 | 13 | 1.5 | 10 | 3.5 | YW | CAD | 请求报价 |
| SCHCL-20-BK | M20 | 30 | 29.5 | 16 | 1.5 | 10 | 5 | BK | CAD | 请求报价 |
| SCHCL-20-SG | M20 | 30 | 29.5 | 16 | 1.5 | 10 | 5 | SG | CAD | 请求报价 |
| SCHCL-20-WH | M20 | 30 | 29.5 | 16 | 1.5 | 10 | 5 | WH | CAD | 请求报价 |
| SCHCL-20-YW | M20 | 30 | 29.5 | 16 | 1.5 | 10 | 5 | YW | CAD | 请求报价 |
| SCHCL-24-BK | M24 | 36 | 35.5 | 19 | 2 | 10 | 10 | BK | CAD | 请求报价 |
| SCHCL-24-SG | M24 | 36 | 35.5 | 19 | 2 | 10 | 10 | SG | CAD | 请求报价 |
| SCHCL-24-WH | M24 | 36 | 35.5 | 19 | 2 | 10 | 10 | WH | CAD | 请求报价 |
| SCHCL-24-YW | M24 | 36 | 35.5 | 19 | 2 | 10 | 10 | YW | CAD | 请求报价 |
＊1： 请务必确认使用的六角螺栓的对边宽度尺寸。本产品以JIS标准的普通型系列（JIS B 1002 附表2）为基准。
因为是成型品，所以尺寸可能会出现偏差。
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务
相关服务
材质、表面处理
| SCHCL | |
|---|---|
| 主体 | PVC（聚氯乙烯）（各色） |
用途

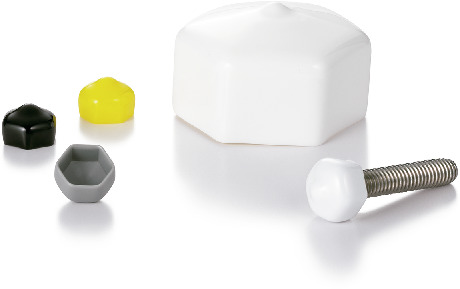

六角螺栓头部的保护特点
- 覆盖六角螺栓头部，提高设备、装置的安全性。
- 分为4种颜色。可根据型号的末尾符号进行选择。
| 末尾符号 | 主体颜色 |
|---|---|
| BK | 黑 |
| SG | 灰 |
| WH | 白 |
| YW | 黄 |
使用例
