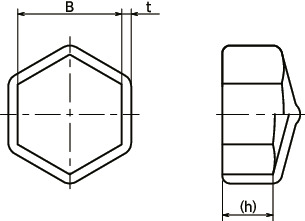

形状図
尺寸・CAD
单位 : mm
| 型号 | 适用的六角螺栓・六角螺母公称＊1 | B＊1 | h | t | 每包数量 | 质量 (g) |
主体 颜色 |
CAD下载 | 请求报价 | |
|---|---|---|---|---|---|---|---|---|---|---|
| 公称直径 | 适用对边宽度 | |||||||||
| SCHCL-4-BK | M4 | 7 | 6.5 | 4 | 1 | 10 | 0.25 | BK | CAD | 请求报价 |
| SCHCL-4-SG | M4 | 7 | 6.5 | 4 | 1 | 10 | 0.25 | SG | CAD | 请求报价 |
| SCHCL-4-WH | M4 | 7 | 6.5 | 4 | 1 | 10 | 0.25 | WH | CAD | 请求报价 |
| SCHCL-4-YW | M4 | 7 | 6.5 | 4 | 1 | 10 | 0.25 | YW | CAD | 请求报价 |
＊1： 请务必确认使用的六角螺栓的对边宽度尺寸。本产品以JIS标准的普通型系列（JIS B 1002 附表2）为基准。
因为是成型品，所以尺寸可能会出现偏差。
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务
相关服务
材质、表面处理
| SCHCL | |
|---|---|
| 主体 | PVC（聚氯乙烯）（各色） |
用途
六角螺栓头部的保护特点
- 覆盖六角螺栓头部，提高设备、装置的安全性。

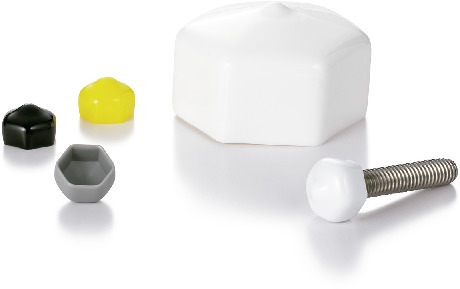

- 分为4种颜色。可根据型号的末尾符号进行选择。
| 末尾符号 | 主体颜色 |
|---|---|
| BK | 黑 |
| SG | 灰 |
| WH | 白 |
| YW | 黄 |
使用例
