形状図
尺寸・CAD
单位 : mm
| 型号 | 适用螺栓公称 (头部保护) |
d | D | h | t | 每包数量 | 质量 (g) |
主体 颜色 |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| SCHT-3H-BK | M3 | 5 | 6.6 | 3 | 0.8 | 20 | 0.1 | BK | CAD | 请求报价 |
| SCHT-3H-SG | M3 | 5 | 6.6 | 3 | 0.8 | 20 | 0.1 | SG | CAD | 请求报价 |
| SCHT-3H-WH | M3 | 5 | 6.6 | 3 | 0.8 | 20 | 0.1 | WH | CAD | 请求报价 |
| SCHT-3H-YW | M3 | 5 | 6.6 | 3 | 0.8 | 20 | 0.1 | YW | CAD | 请求报价 |
| SCHT-4H-BK | M4 | 6.5 | 8.1 | 4 | 0.8 | 20 | 0.2 | BK | CAD | 请求报价 |
| SCHT-4H-SG | M4 | 6.5 | 8.1 | 4 | 0.8 | 20 | 0.2 | SG | CAD | 请求报价 |
| SCHT-4H-WH | M4 | 6.5 | 8.1 | 4 | 0.8 | 20 | 0.2 | WH | CAD | 请求报价 |
| SCHT-4H-YW | M4 | 6.5 | 8.1 | 4 | 0.8 | 20 | 0.2 | YW | CAD | 请求报价 |
| SCHT-5H-BK | M5 | 8 | 10 | 5 | 1 | 20 | 0.3 | BK | CAD | 请求报价 |
| SCHT-5H-SG | M5 | 8 | 10 | 5 | 1 | 20 | 0.3 | SG | CAD | 请求报价 |
| SCHT-5H-WH | M5 | 8 | 10 | 5 | 1 | 20 | 0.3 | WH | CAD | 请求报价 |
| SCHT-5H-YW | M5 | 8 | 10 | 5 | 1 | 20 | 0.3 | YW | CAD | 请求报价 |
| SCHT-6H-BK | M6 | 9.5 | 11.5 | 6 | 1 | 20 | 0.4 | BK | CAD | 请求报价 |
| SCHT-6H-SG | M6 | 9.5 | 11.5 | 6 | 1 | 20 | 0.4 | SG | CAD | 请求报价 |
| SCHT-6H-WH | M6 | 9.5 | 11.5 | 6 | 1 | 20 | 0.4 | WH | CAD | 请求报价 |
| SCHT-6H-YW | M6 | 9.5 | 11.5 | 6 | 1 | 20 | 0.4 | YW | CAD | 请求报价 |
| SCHT-8H-BK | M8 | 12.5 | 14.9 | 8 | 1.2 | 20 | 1 | BK | CAD | 请求报价 |
| SCHT-8H-SG | M8 | 12.5 | 14.9 | 8 | 1.2 | 20 | 1 | SG | CAD | 请求报价 |
| SCHT-8H-WH | M8 | 12.5 | 14.9 | 8 | 1.2 | 20 | 1 | WH | CAD | 请求报价 |
| SCHT-8H-YW | M8 | 12.5 | 14.9 | 8 | 1.2 | 20 | 1 | YW | CAD | 请求报价 |
| SCHT-10H-BK | M10 | 15.5 | 17.9 | 10 | 1.2 | 20 | 1.5 | BK | CAD | 请求报价 |
| SCHT-10H-SG | M10 | 15.5 | 17.9 | 10 | 1.2 | 20 | 1.5 | SG | CAD | 请求报价 |
| SCHT-10H-WH | M10 | 15.5 | 17.9 | 10 | 1.2 | 20 | 1.5 | WH | CAD | 请求报价 |
| SCHT-10H-YW | M10 | 15.5 | 17.9 | 10 | 1.2 | 20 | 1.5 | YW | CAD | 请求报价 |
| SCHT-12H-BK | M12 | 18 | 21 | 12 | 1.5 | 20 | 2 | BK | CAD | 请求报价 |
| SCHT-12H-SG | M12 | 18 | 21 | 12 | 1.5 | 20 | 2 | SG | CAD | 请求报价 |
| SCHT-12H-WH | M12 | 18 | 21 | 12 | 1.5 | 20 | 2 | WH | CAD | 请求报价 |
| SCHT-12H-YW | M12 | 18 | 21 | 12 | 1.5 | 20 | 2 | YW | CAD | 请求报价 |
| SCHT-16H-BK | M16 | 24 | 27 | 16 | 1.5 | 20 | 3.5 | BK | CAD | 请求报价 |
| SCHT-16H-SG | M16 | 24 | 27 | 16 | 1.5 | 20 | 3.5 | SG | CAD | 请求报价 |
| SCHT-16H-WH | M16 | 24 | 27 | 16 | 1.5 | 20 | 3.5 | WH | CAD | 请求报价 |
| SCHT-16H-YW | M16 | 24 | 27 | 16 | 1.5 | 20 | 3.5 | YW | CAD | 请求报价 |
| SCHT-20H-BK | M20 | 30 | 33 | 20 | 1.5 | 20 | 6 | BK | CAD | 请求报价 |
| SCHT-20H-SG | M20 | 30 | 33 | 20 | 1.5 | 20 | 6 | SG | CAD | 请求报价 |
| SCHT-20H-WH | M20 | 30 | 33 | 20 | 1.5 | 20 | 6 | WH | CAD | 请求报价 |
| SCHT-20H-YW | M20 | 30 | 33 | 20 | 1.5 | 20 | 6 | YW | CAD | 请求报价 |
| SCHT-24H-BK | M24 | 36 | 39 | 24 | 1.5 | 20 | 8.5 | BK | CAD | 请求报价 |
| SCHT-24H-SG | M24 | 36 | 39 | 24 | 1.5 | 20 | 8.5 | SG | CAD | 请求报价 |
| SCHT-24H-WH | M24 | 36 | 39 | 24 | 1.5 | 20 | 8.5 | WH | CAD | 请求报价 |
| SCHT-24H-YW | M24 | 36 | 39 | 24 | 1.5 | 20 | 8.5 | YW | CAD | 请求报价 |
因为是成型品，所以尺寸可能会出现偏差。
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。
相关服务
材质、表面处理
| SCHT-H | |
|---|---|
| 主体 | PVC（聚氯乙烯）（各色） |
用途

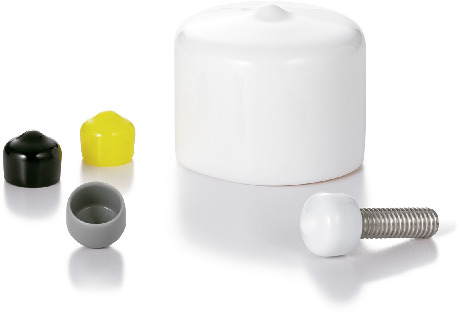

内六角圆柱头螺栓头部的保护/防尘对策特点
- 覆盖内六角圆柱头螺栓头部，提高设备、装置的安全性。
- 也适合作为内六角圆柱头螺栓头部凹槽的防尘对策。
- 分为4种颜色。可根据型号的末尾符号进行选择。
| 末尾符号 | 主体颜色 |
|---|---|
| BK | 黑 |
| SG | 灰 |
| WH | 白 |
| YW | 黄 |
