形状図
尺寸・CAD
单位 : mm
| 型号 | 适用螺栓公称 (前端保护) |
d | D | h | t | 每包数量 | 质量 (g) |
主体 颜色 |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| SCHT-3T-BK | M3 | 3 | 4.6 | 15 | 0.8 | 20 | 0.18 | BK | CAD | 请求报价 |
| SCHT-3T-SG | M3 | 3 | 4.6 | 15 | 0.8 | 20 | 0.18 | SG | CAD | 请求报价 |
| SCHT-3T-WH | M3 | 3 | 4.6 | 15 | 0.8 | 20 | 0.18 | WH | CAD | 请求报价 |
| SCHT-3T-YW | M3 | 3 | 4.6 | 15 | 0.8 | 20 | 0.18 | YW | CAD | 请求报价 |
| SCHT-4T-BK | M4 | 4 | 5.6 | 15 | 0.8 | 20 | 0.3 | BK | CAD | 请求报价 |
| SCHT-4T-SG | M4 | 4 | 5.6 | 15 | 0.8 | 20 | 0.3 | SG | CAD | 请求报价 |
| SCHT-4T-WH | M4 | 4 | 5.6 | 15 | 0.8 | 20 | 0.3 | WH | CAD | 请求报价 |
| SCHT-4T-YW | M4 | 4 | 5.6 | 15 | 0.8 | 20 | 0.3 | YW | CAD | 请求报价 |
| SCHT-5T-BK | M5 | 4.5 | 6.1 | 15 | 0.8 | 20 | 0.35 | BK | CAD | 请求报价 |
| SCHT-5T-SG | M5 | 4.5 | 6.1 | 15 | 0.8 | 20 | 0.35 | SG | CAD | 请求报价 |
| SCHT-5T-WH | M5 | 4.5 | 6.1 | 15 | 0.8 | 20 | 0.35 | WH | CAD | 请求报价 |
| SCHT-5T-YW | M5 | 4.5 | 6.1 | 15 | 0.8 | 20 | 0.35 | YW | CAD | 请求报价 |
| SCHT-6T-BK | M6 | 5.5 | 7.1 | 15 | 0.8 | 20 | 0.35 | BK | CAD | 请求报价 |
| SCHT-6T-SG | M6 | 5.5 | 7.1 | 15 | 0.8 | 20 | 0.35 | SG | CAD | 请求报价 |
| SCHT-6T-WH | M6 | 5.5 | 7.1 | 15 | 0.8 | 20 | 0.35 | WH | CAD | 请求报价 |
| SCHT-6T-YW | M6 | 5.5 | 7.1 | 15 | 0.8 | 20 | 0.35 | YW | CAD | 请求报价 |
| SCHT-8T-BK | M8 | 7.5 | 9.1 | 15 | 0.8 | 20 | 0.54 | BK | CAD | 请求报价 |
| SCHT-8T-SG | M8 | 7.5 | 9.1 | 15 | 0.8 | 20 | 0.54 | SG | CAD | 请求报价 |
| SCHT-8T-WH | M8 | 7.5 | 9.1 | 15 | 0.8 | 20 | 0.54 | WH | CAD | 请求报价 |
| SCHT-8T-YW | M8 | 7.5 | 9.1 | 15 | 0.8 | 20 | 0.54 | YW | CAD | 请求报价 |
| SCHT-10T-BK | M10 | 9.5 | 11.5 | 15 | 1 | 20 | 0.83 | BK | CAD | 请求报价 |
| SCHT-10T-SG | M10 | 9.5 | 11.5 | 15 | 1 | 20 | 0.83 | SG | CAD | 请求报价 |
| SCHT-10T-WH | M10 | 9.5 | 11.5 | 15 | 1 | 20 | 0.83 | WH | CAD | 请求报价 |
| SCHT-10T-YW | M10 | 9.5 | 11.5 | 15 | 1 | 20 | 0.83 | YW | CAD | 请求报价 |
| SCHT-12T-BK | M12 | 11.5 | 13.5 | 20 | 1 | 20 | 1.1 | BK | CAD | 请求报价 |
| SCHT-12T-SG | M12 | 11.5 | 13.5 | 20 | 1 | 20 | 1.1 | SG | CAD | 请求报价 |
| SCHT-12T-WH | M12 | 11.5 | 13.5 | 20 | 1 | 20 | 1.1 | WH | CAD | 请求报价 |
| SCHT-12T-YW | M12 | 11.5 | 13.5 | 20 | 1 | 20 | 1.1 | YW | CAD | 请求报价 |
| SCHT-16T-BK | M16 | 15.5 | 17.9 | 20 | 1.2 | 20 | 2.2 | BK | CAD | 请求报价 |
| SCHT-16T-SG | M16 | 15.5 | 17.9 | 20 | 1.2 | 20 | 2.2 | SG | CAD | 请求报价 |
| SCHT-16T-WH | M16 | 15.5 | 17.9 | 20 | 1.2 | 20 | 2.2 | WH | CAD | 请求报价 |
| SCHT-16T-YW | M16 | 15.5 | 17.9 | 20 | 1.2 | 20 | 2.2 | YW | CAD | 请求报价 |
| SCHT-20T-BK | M20 | 19 | 22 | 25 | 1.5 | 20 | 3.8 | BK | CAD | 请求报价 |
| SCHT-20T-SG | M20 | 19 | 22 | 25 | 1.5 | 20 | 3.8 | SG | CAD | 请求报价 |
| SCHT-20T-WH | M20 | 19 | 22 | 25 | 1.5 | 20 | 3.8 | WH | CAD | 请求报价 |
| SCHT-20T-YW | M20 | 19 | 22 | 25 | 1.5 | 20 | 3.8 | YW | CAD | 请求报价 |
| SCHT-24T-BK | M24 | 23 | 26 | 25 | 1.5 | 20 | 4.9 | BK | CAD | 请求报价 |
| SCHT-24T-SG | M24 | 23 | 26 | 25 | 1.5 | 20 | 4.9 | SG | CAD | 请求报价 |
| SCHT-24T-WH | M24 | 23 | 26 | 25 | 1.5 | 20 | 4.9 | WH | CAD | 请求报价 |
| SCHT-24T-YW | M24 | 23 | 26 | 25 | 1.5 | 20 | 4.9 | YW | CAD | 请求报价 |
因为是成型品，所以尺寸可能会出现偏差。
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。
相关服务
材质、表面处理
| SCHT-T | |
|---|---|
| 主体 | PVC（聚氯乙烯）（各色） |
用途

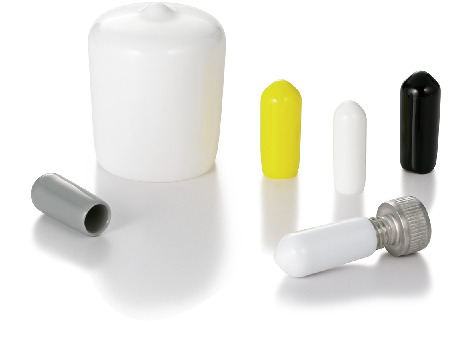

螺栓前端部的保护/防尘对策特点
- 覆盖螺栓前端部，提高设备、装置的安全性。
- 也适合作为螺纹部的防尘对策。
- 分为4种颜色。可根据型号的末尾符号进行选择。
| 末尾符号 | 主体颜色 |
|---|---|
| BK | 黑 |
| SG | 灰 |
| WH | 白 |
| YW | 黄 |
使用例
