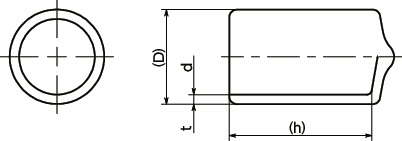

形状図
尺寸・CAD
单位 : mm
| 型号 | 适用螺栓公称 (前端保护) |
d | D | h | t | 每包数量 | 质量 (g) |
主体 颜色 |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| SCHT-20T-BK | M20 | 19 | 22 | 25 | 1.5 | 20 | 3.8 | BK | CAD | 请求报价 |
| SCHT-20T-SG | M20 | 19 | 22 | 25 | 1.5 | 20 | 3.8 | SG | CAD | 请求报价 |
| SCHT-20T-WH | M20 | 19 | 22 | 25 | 1.5 | 20 | 3.8 | WH | CAD | 请求报价 |
| SCHT-20T-YW | M20 | 19 | 22 | 25 | 1.5 | 20 | 3.8 | YW | CAD | 请求报价 |
因为是成型品，所以尺寸可能会出现偏差。
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。
相关服务
材质、表面处理
| SCHT-T | |
|---|---|
| 主体 | PVC（聚氯乙烯）（各色） |
用途

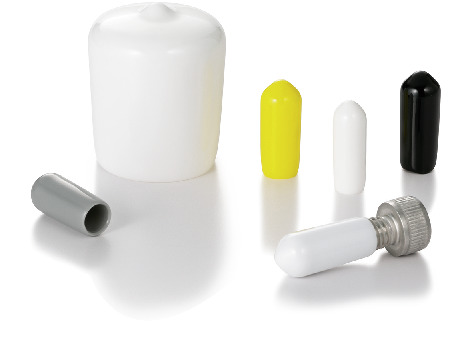

螺栓前端部的保护/防尘对策特点
- 覆盖螺栓前端部，提高设备、装置的安全性。
- 也适合作为螺纹部的防尘对策。
- 分为4种颜色。可根据型号的末尾符号进行选择。
| 末尾符号 | 主体颜色 |
|---|---|
| BK | 黑 |
| SG | 灰 |
| WH | 白 |
| YW | 黄 |
使用例
