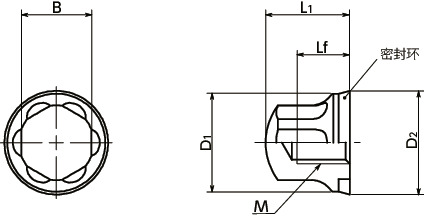

形状図
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | Lf min. | D1 | D2 | B | L1 | 适用密封环 | 质量（g） | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SCNL-M6-HD-E | M6 | 1 | 7.5 | 14 | 14.8 | 10 | 12 | FSRN-14-10-2-HD-E | 10 | CAD | 请求报价 |
材质、表面处理
| SCNL-HD-E | |
|---|---|
| 主体 | SUS316L |
| 密封环 | EPDM（浅蓝色） 肖氏硬度A85±5 |
- TOP
- 产品一览表
- 特殊螺丝
- 带垫片螺丝・紧固操作改进螺钉
- SCNL-HD-E
- SCNL-M6-HD-E
- 特殊螺丝
- 带垫片螺丝・紧固操作改进螺钉
SCNL-M6-HD-E

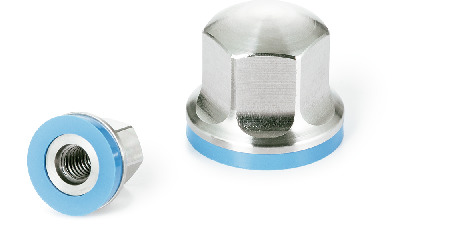

带法兰六角盖形螺母 - 卫生型设计
Hexagon Cap Nut with Flange / SUS316L / Hygienic Design
- 耐药品
- 非磁性
- 带密封圈的
