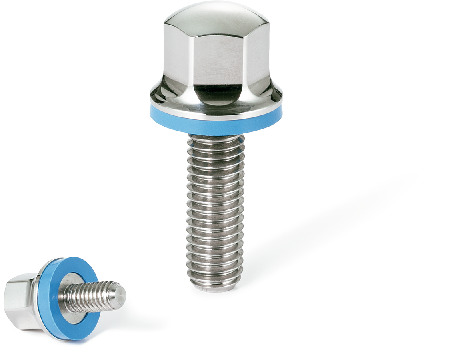

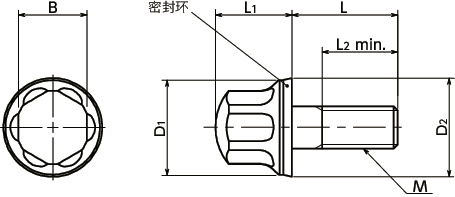

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D1 | D2 | B | L1 | L2 | 适用密封环 | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SFHL-M20-40-HP-HD-E | M20 | 2.5 | 40 | 40 | 40.8 | 30 | 32 | 全螺纹 | FSRN-40-36-2-HD-E | 296 | CAD | 请求报价 |
| SFHL-M20-60-HP-HD-E | M20 | 2.5 | 60 | 40 | 40.8 | 30 | 32 | 46 | FSRN-40-36-2-HD-E | 346 | CAD | 请求报价 |
材质、表面处理
| SFHL-HP-HD-E | |
|---|---|
| 主体 | SUS316L 研磨 |
| 密封环 | EPDM（浅蓝色） 肖氏硬度A85±5 |
