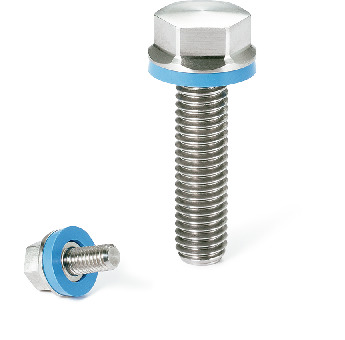

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D1 | D2 | B | L1 | L2 | 适用密封环 | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SFHL-M4-8-LH-HD-E | M4 | 0.7 | 8 | 10 | 10.8 | 7 | 6.5 | 全螺纹 | FSRN-10-6-2-HD-E | 3 | CAD | 请求报价 |
| SFHL-M4-10-LH-HD-E | M4 | 0.7 | 10 | 10 | 10.8 | 7 | 6.5 | 全螺纹 | FSRN-10-6-2-HD-E | 4 | CAD | 请求报价 |
| SFHL-M4-12-LH-HD-E | M4 | 0.7 | 12 | 10 | 10.8 | 7 | 6.5 | 全螺纹 | FSRN-10-6-2-HD-E | 4 | CAD | 请求报价 |
| SFHL-M4-16-LH-HD-E | M4 | 0.7 | 16 | 10 | 10.8 | 7 | 6.5 | 14 | FSRN-10-6-2-HD-E | 5 | CAD | 请求报价 |
| SFHL-M4-20-LH-HD-E | M4 | 0.7 | 20 | 10 | 10.8 | 7 | 6.5 | 14 | FSRN-10-6-2-HD-E | 6 | CAD | 请求报价 |
| SFHL-M4-25-LH-HD-E | M4 | 0.7 | 25 | 10 | 10.8 | 7 | 6.5 | 14 | FSRN-10-6-2-HD-E | 7 | CAD | 请求报价 |
| SFHL-M4-30-LH-HD-E | M4 | 0.7 | 30 | 10 | 10.8 | 7 | 6.5 | 14 | FSRN-10-6-2-HD-E | 8 | CAD | 请求报价 |
| SFHL-M5-10-LH-HD-E | M5 | 0.8 | 10 | 11 | 11.8 | 8 | 7 | 全螺纹 | FSRN-11-7-2-HD-E | 4.2 | CAD | 请求报价 |
| SFHL-M5-16-LH-HD-E | M5 | 0.8 | 16 | 11 | 11.8 | 8 | 7 | 全螺纹 | FSRN-11-7-2-HD-E | 5 | CAD | 请求报价 |
| SFHL-M5-20-LH-HD-E | M5 | 0.8 | 20 | 11 | 11.8 | 8 | 7 | 全螺纹 | FSRN-11-7-2-HD-E | 5.6 | CAD | 请求报价 |
| SFHL-M5-25-LH-HD-E | M5 | 0.8 | 25 | 11 | 11.8 | 8 | 7 | 16 | FSRN-11-7-2-HD-E | 7 | CAD | 请求报价 |
| SFHL-M5-30-LH-HD-E | M5 | 0.8 | 30 | 11 | 11.8 | 8 | 7 | 16 | FSRN-11-7-2-HD-E | 8 | CAD | 请求报价 |
| SFHL-M5-35-LH-HD-E | M5 | 0.8 | 35 | 11 | 11.8 | 8 | 7 | 16 | FSRN-11-7-2-HD-E | 8 | CAD | 请求报价 |
| SFHL-M5-40-LH-HD-E | M5 | 0.8 | 40 | 11 | 11.8 | 8 | 7 | 16 | FSRN-11-7-2-HD-E | 9 | CAD | 请求报价 |
| SFHL-M6-12-LH-HD-E | M6 | 1 | 12 | 13 | 13.8 | 10 | 7.5 | 全螺纹 | FSRN-13-9-2-HD-E | 8 | CAD | 请求报价 |
| SFHL-M6-16-LH-HD-E | M6 | 1 | 16 | 13 | 13.8 | 10 | 7.5 | 全螺纹 | FSRN-13-9-2-HD-E | 9 | CAD | 请求报价 |
| SFHL-M6-20-LH-HD-E | M6 | 1 | 20 | 13 | 13.8 | 10 | 7.5 | 全螺纹 | FSRN-13-9-2-HD-E | 10 | CAD | 请求报价 |
| SFHL-M6-25-LH-HD-E | M6 | 1 | 25 | 13 | 13.8 | 10 | 7.5 | 全螺纹 | FSRN-13-9-2-HD-E | 11 | CAD | 请求报价 |
| SFHL-M6-30-LH-HD-E | M6 | 1 | 30 | 13 | 13.8 | 10 | 7.5 | 全螺纹 | FSRN-13-9-2-HD-E | 12 | CAD | 请求报价 |
| SFHL-M6-35-LH-HD-E | M6 | 1 | 35 | 13 | 13.8 | 10 | 7.5 | 18 | FSRN-13-9-2-HD-E | 12 | CAD | 请求报价 |
| SFHL-M6-40-LH-HD-E | M6 | 1 | 40 | 13 | 13.8 | 10 | 7.5 | 18 | FSRN-13-9-2-HD-E | 14 | CAD | 请求报价 |
| SFHL-M6-50-LH-HD-E | M6 | 1 | 50 | 13 | 13.8 | 10 | 7.5 | 18 | FSRN-13-9-2-HD-E | 16 | CAD | 请求报价 |
| SFHL-M8-16-LH-HD-E | M8 | 1.25 | 16 | 16 | 16.8 | 13 | 8.5 | 全螺纹 | FSRN-16-12-2-HD-E | 16 | CAD | 请求报价 |
| SFHL-M8-20-LH-HD-E | M8 | 1.25 | 20 | 16 | 16.8 | 13 | 8.5 | 全螺纹 | FSRN-16-12-2-HD-E | 17 | CAD | 请求报价 |
| SFHL-M8-25-LH-HD-E | M8 | 1.25 | 25 | 16 | 16.8 | 13 | 8.5 | 全螺纹 | FSRN-16-12-2-HD-E | 19 | CAD | 请求报价 |
| SFHL-M8-30-LH-HD-E | M8 | 1.25 | 30 | 16 | 16.8 | 13 | 8.5 | 全螺纹 | FSRN-16-12-2-HD-E | 21 | CAD | 请求报价 |
| SFHL-M8-40-LH-HD-E | M8 | 1.25 | 40 | 16 | 16.8 | 13 | 8.5 | 22 | FSRN-16-12-2-HD-E | 25 | CAD | 请求报价 |
| SFHL-M8-50-LH-HD-E | M8 | 1.25 | 50 | 16 | 16.8 | 13 | 8.5 | 22 | FSRN-16-12-2-HD-E | 29 | CAD | 请求报价 |
| SFHL-M8-60-LH-HD-E | M8 | 1.25 | 60 | 16 | 16.8 | 13 | 8.5 | 22 | FSRN-16-12-2-HD-E | 33 | CAD | 请求报价 |
| SFHL-M10-20-LH-HD-E | M10 | 1.5 | 20 | 19 | 19.8 | 16 | 9.5 | 全螺纹 | FSRN-19-15-2-HD-E | 28 | CAD | 请求报价 |
| SFHL-M10-25-LH-HD-E | M10 | 1.5 | 25 | 19 | 19.8 | 16 | 9.5 | 全螺纹 | FSRN-19-15-2-HD-E | 31 | CAD | 请求报价 |
| SFHL-M10-30-LH-HD-E | M10 | 1.5 | 30 | 19 | 19.8 | 16 | 9.5 | 全螺纹 | FSRN-19-15-2-HD-E | 34 | CAD | 请求报价 |
| SFHL-M10-40-LH-HD-E | M10 | 1.5 | 40 | 19 | 19.8 | 16 | 9.5 | 26 | FSRN-19-15-2-HD-E | 40 | CAD | 请求报价 |
| SFHL-M10-50-LH-HD-E | M10 | 1.5 | 50 | 19 | 19.8 | 16 | 9.5 | 26 | FSRN-19-15-2-HD-E | 46 | CAD | 请求报价 |
| SFHL-M10-60-LH-HD-E | M10 | 1.5 | 60 | 19 | 19.8 | 16 | 9.5 | 26 | FSRN-19-15-2-HD-E | 52 | CAD | 请求报价 |
| SFHL-M12-25-LH-HD-E | M12 | 1.75 | 25 | 22 | 22.8 | 18 | 11 | 全螺纹 | FSRN-22-18-2-HD-E | 46 | CAD | 请求报价 |
| SFHL-M12-30-LH-HD-E | M12 | 1.75 | 30 | 22 | 22.8 | 18 | 11 | 全螺纹 | FSRN-22-18-2-HD-E | 50 | CAD | 请求报价 |
| SFHL-M12-40-LH-HD-E | M12 | 1.75 | 40 | 22 | 22.8 | 18 | 11 | 30 | FSRN-22-18-2-HD-E | 59 | CAD | 请求报价 |
| SFHL-M12-50-LH-HD-E | M12 | 1.75 | 50 | 22 | 22.8 | 18 | 11 | 30 | FSRN-22-18-2-HD-E | 68 | CAD | 请求报价 |
| SFHL-M12-60-LH-HD-E | M12 | 1.75 | 60 | 22 | 22.8 | 18 | 11 | 30 | FSRN-22-18-2-HD-E | 76 | CAD | 请求报价 |
| SFHL-M16-30-LH-HD-E | M16 | 2 | 30 | 28 | 28.8 | 22 | 13 | 全螺纹 | FSRN-28-24-2-HD-E | 90 | CAD | 请求报价 |
| SFHL-M16-40-LH-HD-E | M16 | 2 | 40 | 28 | 28.8 | 22 | 13 | 全螺纹 | FSRN-28-24-2-HD-E | 106 | CAD | 请求报价 |
| SFHL-M16-50-LH-HD-E | M16 | 2 | 50 | 28 | 28.8 | 22 | 13 | 38 | FSRN-28-24-2-HD-E | 122 | CAD | 请求报价 |
| SFHL-M16-60-LH-HD-E | M16 | 2 | 60 | 28 | 28.8 | 22 | 13 | 38 | FSRN-28-24-2-HD-E | 137 | CAD | 请求报价 |
| SFHL-M16-70-LH-HD-E | M16 | 2 | 70 | 28 | 28.8 | 22 | 13 | 38 | FSRN-28-24-2-HD-E | 153 | CAD | 请求报价 |
| SFHL-M20-40-LH-HD-E | M20 | 2.5 | 40 | 34 | 34.8 | 27 | 15 | 46 | FSRN-34-30-2-HD-E | 172 | CAD | 请求报价 |
| SFHL-M20-60-LH-HD-E | M20 | 2.5 | 60 | 34 | 34.8 | 27 | 15 | 46 | FSRN-34-30-2-HD-E | 221 | CAD | 请求报价 |
材质、表面处理
| SFHL-LH-HD-E | |
|---|---|
| 主体 | SUS316L |
| 密封环 | EPDM（浅蓝色） 肖氏硬度A85±5 |
