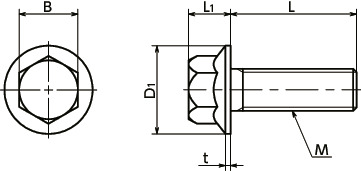

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D1 | L1 | B | t | 每包数量 | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SFHS-M6-15 | M6 | 1 | 15 | 14 | 6 | 10 | 0.8 | 20 | 6.4 | CAD | 请求报价 |
| SFHS-M6-20 | M6 | 1 | 20 | 14 | 6 | 10 | 0.8 | 20 | 7.3 | CAD | 请求报价 |
| SFHS-M6-25 | M6 | 1 | 25 | 14 | 6 | 10 | 0.8 | 20 | 8.1 | CAD | 请求报价 |
| SFHS-M6-30 | M6 | 1 | 30 | 14 | 6 | 10 | 0.8 | 20 | 9 | CAD | 请求报价 |
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。
相关服务
材质、表面处理
| SFHS | |
|---|---|
| 主体 | SUS304 |
| 强度等级 | A2-50 |
特点

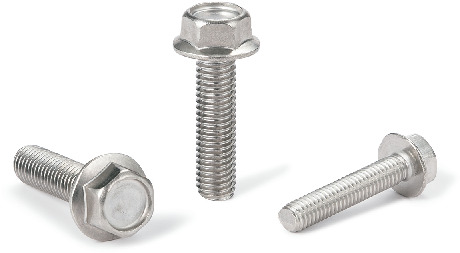

- 符合JIS B 1189标准的不锈钢制带法兰六角螺栓。
- 由于头部的法兰使座面变大，因此与普通六角螺栓相比，施加在被紧固材料上的压力被分散，不易造成座面下沉。另外，即使在钻孔直径较大的情况下，也可以确保座面。
- 不需要垫圈组装作业，可以减少零件数量。
- 由于不使用垫圈，因此最适合机器人的螺丝紧固自动化用途。
