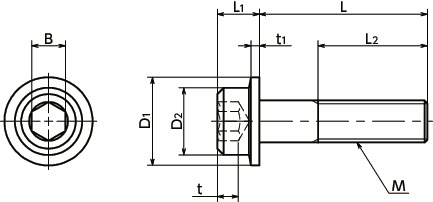

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D1 | D2 | L1 | L2 | B | t | t1 | 每包数量 | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SFS-M12-25 | M12 | 1.75 | 25 | 24 | 18 | 12 | 全螺纹 | 10 | 6 | 2.5 | 5 | 39 | CAD | 请求报价 |
| SFS-M12-30 | M12 | 1.75 | 30 | 24 | 18 | 12 | 全螺纹 | 10 | 6 | 2.5 | 5 | 43 | CAD | 请求报价 |
| SFS-M12-35 | M12 | 1.75 | 35 | 24 | 18 | 12 | 全螺纹 | 10 | 6 | 2.5 | 5 | 46 | CAD | 请求报价 |
| SFS-M12-40 | M12 | 1.75 | 40 | 24 | 18 | 12 | 全螺纹 | 10 | 6 | 2.5 | 5 | 50 | CAD | 请求报价 |
| SFS-M12-45 | M12 | 1.75 | 45 | 24 | 18 | 12 | 全螺纹 | 10 | 6 | 2.5 | 5 | 53 | CAD | 请求报价 |
| SFS-M12-50 | M12 | 1.75 | 50 | 24 | 18 | 12 | 30 | 10 | 6 | 2.5 | 5 | 59 | CAD | 请求报价 |
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。
材质、表面处理
| SFS | |
|---|---|
| 主体 | SCM435 四氧化三铁保护膜（黑） |
| 强度等级 | 12.9 |
特点
- 由于头部的法兰使座面变大，因此与普通内六角圆柱头螺栓相比，施加在被紧固材料上的压力被分散，不易造成座面下沉。另外，即使在钻孔直径较大的情况下，也可以确保座面。
- 不需要垫圈组装作业，可以减少零件数量。
- 由于不使用垫圈，因此最适合机器人的螺丝紧固自动化用途。
