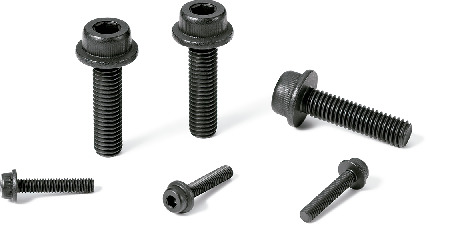

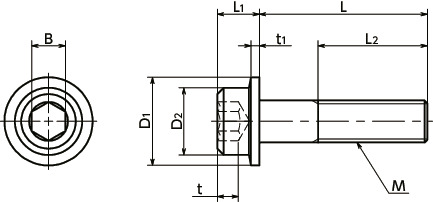

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D1 | D2 | L1 | L2 | B | t | t1 | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SFSS-M4-6-RY | M4 | 0.7 | 6 | 9 | 7 | 4 | 全螺纹 | 3 | 2 | 0.8 | 1.5 | CAD | 请求报价 |
| SFSS-M4-8-RY | M4 | 0.7 | 8 | 9 | 7 | 4 | 全螺纹 | 3 | 2 | 0.8 | 1.7 | CAD | 请求报价 |
| SFSS-M4-10-RY | M4 | 0.7 | 10 | 9 | 7 | 4 | 全螺纹 | 3 | 2 | 0.8 | 1.8 | CAD | 请求报价 |
| SFSS-M4-12-RY | M4 | 0.7 | 12 | 9 | 7 | 4 | 全螺纹 | 3 | 2 | 0.8 | 2 | CAD | 请求报价 |
| SFSS-M4-16-RY | M4 | 0.7 | 16 | 9 | 7 | 4 | 全螺纹 | 3 | 2 | 0.8 | 2.2 | CAD | 请求报价 |
| SFSS-M4-20-RY | M4 | 0.7 | 20 | 9 | 7 | 4 | 全螺纹 | 3 | 2 | 0.8 | 2.6 | CAD | 请求报价 |
| SFSS-M5-8-RY | M5 | 0.8 | 8 | 11 | 8.5 | 5 | 全螺纹 | 4 | 2.5 | 1 | 2.9 | CAD | 请求报价 |
| SFSS-M5-10-RY | M5 | 0.8 | 10 | 11 | 8.5 | 5 | 全螺纹 | 4 | 2.5 | 1 | 3.2 | CAD | 请求报价 |
| SFSS-M5-12-RY | M5 | 0.8 | 12 | 11 | 8.5 | 5 | 全螺纹 | 4 | 2.5 | 1 | 3.4 | CAD | 请求报价 |
| SFSS-M5-16-RY | M5 | 0.8 | 16 | 11 | 8.5 | 5 | 全螺纹 | 4 | 2.5 | 1 | 3.9 | CAD | 请求报价 |
| SFSS-M5-20-RY | M5 | 0.8 | 20 | 11 | 8.5 | 5 | 全螺纹 | 4 | 2.5 | 1 | 4.4 | CAD | 请求报价 |
| SFSS-M5-25-RY | M5 | 0.8 | 25 | 11 | 8.5 | 5 | 16 | 4 | 2.5 | 1 | 5.2 | CAD | 请求报价 |
| SFSS-M6-10-RY | M6 | 1 | 10 | 12.5 | 10 | 6 | 全螺纹 | 5 | 3 | 1.6 | 4.9 | CAD | 请求报价 |
| SFSS-M6-12-RY | M6 | 1 | 12 | 12.5 | 10 | 6 | 全螺纹 | 5 | 3 | 1.6 | 5.3 | CAD | 请求报价 |
| SFSS-M6-16-RY | M6 | 1 | 16 | 12.5 | 10 | 6 | 全螺纹 | 5 | 3 | 1.6 | 6 | CAD | 请求报价 |
| SFSS-M6-20-RY | M6 | 1 | 20 | 12.5 | 10 | 6 | 全螺纹 | 5 | 3 | 1.6 | 6.6 | CAD | 请求报价 |
| SFSS-M6-25-RY | M6 | 1 | 25 | 12.5 | 10 | 6 | 全螺纹 | 5 | 3 | 1.6 | 7.5 | CAD | 请求报价 |
| SFSS-M8-12-RY | M8 | 1.25 | 12 | 17 | 13 | 8 | 全螺纹 | 6 | 4 | 1.6 | 11 | CAD | 请求报价 |
| SFSS-M8-16-RY | M8 | 1.25 | 16 | 17 | 13 | 8 | 全螺纹 | 6 | 4 | 1.6 | 13 | CAD | 请求报价 |
| SFSS-M8-20-RY | M8 | 1.25 | 20 | 17 | 13 | 8 | 全螺纹 | 6 | 4 | 1.6 | 14 | CAD | 请求报价 |
| SFSS-M8-25-RY | M8 | 1.25 | 25 | 17 | 13 | 8 | 全螺纹 | 6 | 4 | 1.6 | 15 | CAD | 请求报价 |
| SFSS-M8-30-RY | M8 | 1.25 | 30 | 17 | 13 | 8 | 全螺纹 | 6 | 4 | 1.6 | 17 | CAD | 请求报价 |
相关服务
材质、表面处理
| SFSS-RY | |
|---|---|
| 主体 | SUSXM7（相当于SUS304） 低温镀黑铬处理 |
| 强度等级 | A2-70 |
用途
防粘连、防烧结防反射
光学设备/FPD制造装置/半导体生产设备
特点
- 由于头部的法兰使座面变大，因此与普通内六角圆柱头螺栓相比，施加在被紧固材料上的压力被分散，不易造成座面下沉。另外，即使在钻孔直径较大的情况下，也可以确保座面。
- 不需要垫圈组装作业，可以减少零件数量。
- 由于不使用垫圈，因此最适合机器人的螺丝紧固自动化用途。
- 耐腐蚀性、耐药性、耐磨损性优良。
- 可在漏气量少，真空环境下使用。
- 优良的润滑性。适用于螺丝的防粘连、防烧结。
- 分光反射率1.5％以下。用于需要防反射的光学设备等用途。⇒特殊材质螺丝的特性
