带垫圈十字槽盘头小螺钉

Phillips Cross Recessed Pan Head Machine Screw with Captive Washer

SNPI3S

符号RoHS指令

  • 作业简单

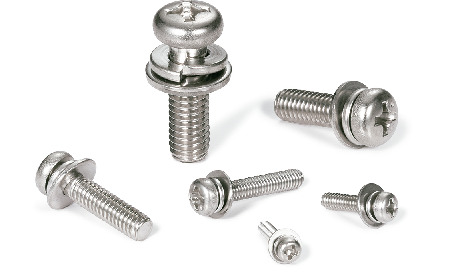

SNPI3S带垫圈十字槽盘头小螺钉

形状図

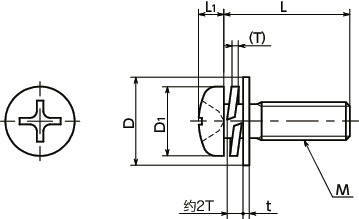

SNPI3S带垫圈十字槽盘头小螺钉寸法図

尺寸・CAD

选择

M（粗牙）
螺纹公称直径
所有
M2
M2.5
M3
M4
M5
M6
L
所有
4
5
6
8
10
12
16
20
25
30
35
40
45
50

单位 : mm

型号 M（粗牙）
螺纹公称直径		 螺距 L D1 D L1 t T
（约）		 十字槽型号 每包数量 质量
(g)		 CAD下载 请求报价
SNPI3S-M2-4 M2 0.4 4 3.5 5 1.3 0.3 0.7 1 10 0.22 CAD 请求报价
SNPI3S-M2-5 M2 0.4 5 3.5 5 1.3 0.3 0.7 1 10 0.24 CAD 请求报价
SNPI3S-M2-6 M2 0.4 6 3.5 5 1.3 0.3 0.7 1 10 0.26 CAD 请求报价
SNPI3S-M2-8 M2 0.4 8 3.5 5 1.3 0.3 0.7 1 10 0.29 CAD 请求报价
SNPI3S-M2-10 M2 0.4 10 3.5 5 1.3 0.3 0.7 1 10 0.33 CAD 请求报价
SNPI3S-M2-12 M2 0.4 12 3.5 5 1.3 0.3 0.7 1 10 0.36 CAD 请求报价
SNPI3S-M2-16 M2 0.4 16 3.5 5 1.3 0.3 0.7 1 10 0.43 CAD 请求报价
SNPI3S-M2-20 M2 0.4 20 3.5 5 1.3 0.3 0.7 1 10 0.5 CAD 请求报价
SNPI3S-M2.5-4 M2.5 0.45 4 4.5 6.5 1.7 0.5 0.7 1 10 0.43 CAD 请求报价
SNPI3S-M2.5-5 M2.5 0.45 5 4.5 6.5 1.7 0.5 0.7 1 10 0.46 CAD 请求报价
SNPI3S-M2.5-6 M2.5 0.45 6 4.5 6.5 1.7 0.5 0.7 1 10 0.49 CAD 请求报价
SNPI3S-M2.5-8 M2.5 0.45 8 4.5 6.5 1.7 0.5 0.7 1 10 0.55 CAD 请求报价
SNPI3S-M2.5-10 M2.5 0.45 10 4.5 6.5 1.7 0.5 0.7 1 10 0.6 CAD 请求报价
SNPI3S-M2.5-12 M2.5 0.45 12 4.5 6.5 1.7 0.5 0.7 1 10 0.65 CAD 请求报价
SNPI3S-M2.5-16 M2.5 0.45 16 4.5 6.5 1.7 0.5 0.7 1 10 0.76 CAD 请求报价
SNPI3S-M2.5-20 M2.5 0.45 20 4.5 6.5 1.7 0.5 0.7 1 10 0.87 CAD 请求报价
SNPI3S-M3-4 M3 0.5 4 5.5 7 2 0.5 0.7 2 10 0.63 CAD 请求报价
SNPI3S-M3-5 M3 0.5 5 5.5 7 2 0.5 0.7 2 10 0.66 CAD 请求报价
SNPI3S-M3-6 M3 0.5 6 5.5 7 2 0.5 0.7 2 10 0.68 CAD 请求报价
SNPI3S-M3-8 M3 0.5 8 5.5 7 2 0.5 0.7 2 10 0.74 CAD 请求报价
SNPI3S-M3-10 M3 0.5 10 5.5 7 2 0.5 0.7 2 10 0.82 CAD 请求报价
SNPI3S-M3-12 M3 0.5 12 5.5 7 2 0.5 0.7 2 10 0.9 CAD 请求报价
SNPI3S-M3-16 M3 0.5 16 5.5 7 2 0.5 0.7 2 10 1.1 CAD 请求报价
SNPI3S-M3-20 M3 0.5 20 5.5 7 2 0.5 0.7 2 10 1.3 CAD 请求报价
SNPI3S-M3-25 M3 0.5 25 5.5 7 2 0.5 0.7 2 10 1.5 CAD 请求报价
SNPI3S-M3-30 M3 0.5 30 5.5 7 2 0.5 0.7 2 10 1.7 CAD 请求报价
SNPI3S-M3-35 M3 0.5 35 5.5 7 2 0.5 0.7 2 10 2 CAD 请求报价
SNPI3S-M3-40 M3 0.5 40 5.5 7 2 0.5 0.7 2 10 2.2 CAD 请求报价
SNPI3S-M3-45 M3 0.5 45 5.5 7 2 0.5 0.7 2 10 2.4 CAD 请求报价
SNPI3S-M3-50 M3 0.5 50 5.5 7 2 0.5 0.7 2 10 2.6 CAD 请求报价
SNPI3S-M4-6 M4 0.7 6 7 9 2.6 0.8 1 2 10 1.5 CAD 请求报价
SNPI3S-M4-8 M4 0.7 8 7 9 2.6 0.8 1 2 10 1.6 CAD 请求报价
SNPI3S-M4-10 M4 0.7 10 7 9 2.6 0.8 1 2 10 1.8 CAD 请求报价
SNPI3S-M4-12 M4 0.7 12 7 9 2.6 0.8 1 2 10 1.9 CAD 请求报价
SNPI3S-M4-16 M4 0.7 16 7 9 2.6 0.8 1 2 10 2.3 CAD 请求报价
SNPI3S-M4-20 M4 0.7 20 7 9 2.6 0.8 1 2 10 2.6 CAD 请求报价
SNPI3S-M4-25 M4 0.7 25 7 9 2.6 0.8 1 2 10 2.9 CAD 请求报价
SNPI3S-M4-30 M4 0.7 30 7 9 2.6 0.8 1 2 10 3.3 CAD 请求报价
SNPI3S-M4-35 M4 0.7 35 7 9 2.6 0.8 1 2 10 3.7 CAD 请求报价
SNPI3S-M4-40 M4 0.7 40 7 9 2.6 0.8 1 2 10 4.1 CAD 请求报价
SNPI3S-M4-45 M4 0.7 45 7 9 2.6 0.8 1 2 10 4.5 CAD 请求报价
SNPI3S-M4-50 M4 0.7 50 7 9 2.6 0.8 1 2 10 4.8 CAD 请求报价
SNPI3S-M5-8 M5 0.8 8 9 10 3.3 1 1.3 2 10 2.9 CAD 请求报价
SNPI3S-M5-10 M5 0.8 10 9 10 3.3 1 1.3 2 10 3.2 CAD 请求报价
SNPI3S-M5-12 M5 0.8 12 9 10 3.3 1 1.3 2 10 3.4 CAD 请求报价
SNPI3S-M5-16 M5 0.8 16 9 10 3.3 1 1.3 2 10 3.9 CAD 请求报价
SNPI3S-M5-20 M5 0.8 20 9 10 3.3 1 1.3 2 10 4.4 CAD 请求报价
SNPI3S-M5-25 M5 0.8 25 9 10 3.3 1 1.3 2 10 5 CAD 请求报价
SNPI3S-M5-30 M5 0.8 30 9 10 3.3 1 1.3 2 10 5.6 CAD 请求报价
SNPI3S-M5-35 M5 0.8 35 9 10 3.3 1 1.3 2 10 6.2 CAD 请求报价
SNPI3S-M5-40 M5 0.8 40 9 10 3.3 1 1.3 2 10 6.9 CAD 请求报价
SNPI3S-M5-45 M5 0.8 45 9 10 3.3 1 1.3 2 10 7.5 CAD 请求报价
SNPI3S-M5-50 M5 0.8 50 9 10 3.3 1 1.3 2 10 8.1 CAD 请求报价
SNPI3S-M6-10 M6 1 10 10.5 12.5 3.9 1.6 1.5 3 10 5.8 CAD 请求报价
SNPI3S-M6-12 M6 1 12 10.5 12.5 3.9 1.6 1.5 3 10 6.7 CAD 请求报价
SNPI3S-M6-16 M6 1 16 10.5 12.5 3.9 1.6 1.5 3 10 7.4 CAD 请求报价
SNPI3S-M6-20 M6 1 20 10.5 12.5 3.9 1.6 1.5 3 10 7.6 CAD 请求报价
SNPI3S-M6-25 M6 1 25 10.5 12.5 3.9 1.6 1.5 3 10 8.9 CAD 请求报价
SNPI3S-M6-30 M6 1 30 10.5 12.5 3.9 1.6 1.5 3 10 9.8 CAD 请求报价
SNPI3S-M6-35 M6 1 35 10.5 12.5 3.9 1.6 1.5 3 10 10.2 CAD 请求报价
SNPI3S-M6-40 M6 1 40 10.5 12.5 3.9 1.6 1.5 3 10 11 CAD 请求报价

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。


相关服务

材质、表面处理

SNPI3S
螺纹主体 SUSXM7（相当于SUS304）
螺纹主体强度等级 A2-50
平垫圈 SUS304
弹簧垫圈 SUS304

用途

半导体生产设备/设备・装置构造体/海洋设备/一般工业机械

特点

  • 不锈钢制带垫圈十字槽盘头小螺钉。
  • 螺丝中装入了平垫圈和弹簧垫圈，无需担心脱落。（垫圈简称：I=3）
  • 锪孔中使用垫圈时，螺栓和垫圈可以同时拆装，操作性更优异。
