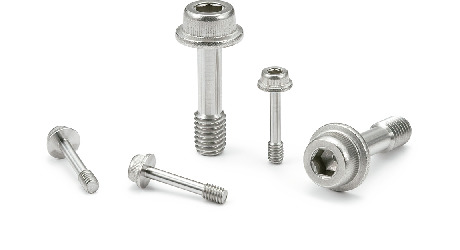

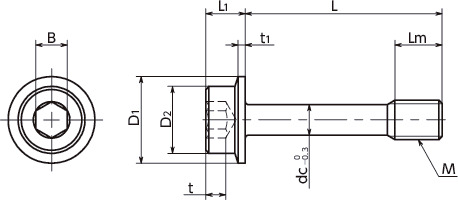

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | Lm | D1 | D2 | L1 | B | t | t1 | dc | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SSC-SFSS-M4-10 | M4 | 0.7 | 10 | 5 | 9 | 7 | 4 | 3 | 2 | 0.7 | 3 | 1.9 | CAD | 请求报价 |
| SSC-SFSS-M4-12 | M4 | 0.7 | 12 | 5 | 9 | 7 | 4 | 3 | 2 | 0.7 | 3 | 2.1 | CAD | 请求报价 |
| SSC-SFSS-M4-16 | M4 | 0.7 | 16 | 5 | 9 | 7 | 4 | 3 | 2 | 0.7 | 3 | 2.4 | CAD | 请求报价 |
| SSC-SFSS-M4-20 | M4 | 0.7 | 20 | 5 | 9 | 7 | 4 | 3 | 2 | 0.7 | 3 | 2.6 | CAD | 请求报价 |
| SSC-SFSS-M5-12 | M5 | 0.8 | 12 | 6 | 11 | 8.5 | 5 | 4 | 2.5 | 0.9 | 3.9 | 3.4 | CAD | 请求报价 |
| SSC-SFSS-M5-16 | M5 | 0.8 | 16 | 6 | 11 | 8.5 | 5 | 4 | 2.5 | 0.9 | 3.9 | 3.9 | CAD | 请求报价 |
| SSC-SFSS-M5-20 | M5 | 0.8 | 20 | 6 | 11 | 8.5 | 5 | 4 | 2.5 | 0.9 | 3.9 | 4.4 | CAD | 请求报价 |
| SSC-SFSS-M5-25 | M5 | 0.8 | 25 | 6 | 11 | 8.5 | 5 | 4 | 2.5 | 0.9 | 3.9 | 5.2 | CAD | 请求报价 |
| SSC-SFSS-M6-12 | M6 | 1 | 12 | 8 | 12.5 | 10 | 6 | 5 | 3 | 1.5 | 4.5 | 5.3 | CAD | 请求报价 |
| SSC-SFSS-M6-16 | M6 | 1 | 16 | 8 | 12.5 | 10 | 6 | 5 | 3 | 1.5 | 4.5 | 6 | CAD | 请求报价 |
| SSC-SFSS-M6-20 | M6 | 1 | 20 | 8 | 12.5 | 10 | 6 | 5 | 3 | 1.5 | 4.5 | 6.7 | CAD | 请求报价 |
| SSC-SFSS-M6-25 | M6 | 1 | 25 | 8 | 12.5 | 10 | 6 | 5 | 3 | 1.5 | 4.5 | 7.8 | CAD | 请求报价 |
| SSC-SFSS-M8-16 | M8 | 1.25 | 16 | 10 | 17 | 13 | 8 | 6 | 4 | 1.5 | 6.3 | 13 | CAD | 请求报价 |
| SSC-SFSS-M8-20 | M8 | 1.25 | 20 | 10 | 17 | 13 | 8 | 6 | 4 | 1.5 | 6.3 | 14 | CAD | 请求报价 |
| SSC-SFSS-M8-25 | M8 | 1.25 | 25 | 10 | 17 | 13 | 8 | 6 | 4 | 1.5 | 6.3 | 16 | CAD | 请求报价 |
| SSC-SFSS-M8-30 | M8 | 1.25 | 30 | 10 | 17 | 13 | 8 | 6 | 4 | 1.5 | 6.3 | 18 | CAD | 请求报价 |
相关服务
材质、表面处理
| SSC-SFSS | |
|---|---|
| 主体 | SUSXM7（相当于SUS304） |
| 强度等级 | A2-70 |
用途
固定保护盖、检查盖对应CE标志
机床/食品机械/电气、电子设备
特点
- 带法兰防脱落螺丝。
- 内六角螺栓型。
- 防止螺丝的脱落、丢失。用于固定频繁安装、拆卸的保护盖及检查盖。
- 适用于对应CE标志。⇒请使用NBK的防脱落螺钉系列来对应CE标志
- 由于头部的法兰使座面变大，因此与普通内六角圆柱头螺栓相比，施加在被紧固材料上的压力被分散，不易造成座面下沉。另外，即使在钻孔直径较大的情况下，也可以确保座面。
- 不需要垫圈组装作业，可以减少零件数量。
- 由于不使用垫圈，因此最适合机器人的螺丝紧固自动化用途。

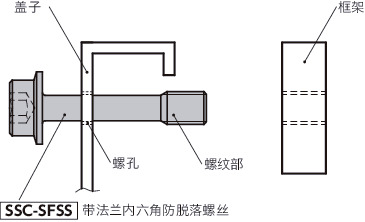

安装示例
请在护罩上加工螺丝孔，将SSC-SFSS的螺纹部穿过。由于SSC-SFSS的螺纹部卡在护罩的螺孔上，即使从框架上卸下螺丝，SSC-SFSS也不会从护罩上脱落。
