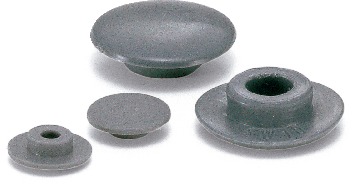

形状図
尺寸・CAD
单位 : mm
| 型号 | 适用的内六角螺栓公称＊1 | d1 | D1 | h | h1 | 毎包数量 | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|
| SCC-4 | 5 | 4.2 | 9 | 1.3 | 2.5 | 20 | 0.1 | CAD | 请求报价 |
| SCC-5 | 6 | 5.2 | 10 | 1.4 | 3.1 | 20 | 0.1 | CAD | 请求报价 |
| SCC-6 | 8 | 6.2 | 13 | 1.5 | 4 | 20 | 0.3 | CAD | 请求报价 |
| SCC-8 | 10 | 8.2 | 16 | 1.6 | 5 | 20 | 0.4 | CAD | 请求报价 |
| SCC-10 | 12 | 10.3 | 18 | 1.8 | 6.4 | 10 | 0.6 | CAD | 请求报价 |
| SCC-14 | 16 | 14.4 | 24 | 2.2 | 7 | 10 | 0.9 | CAD | 请求报价 |
| SCC-17 | 20 | 17.4 | 30 | 2.5 | 9 | 10 | 1.2 | CAD | 请求报价 |
＊1： 适用内六角圆柱头螺栓指JIS B 1176 ：2006（ISO 4762 ：1997）中的“内六角圆柱头螺栓”。
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。
相关服务
材质、表面处理
| SCC | |
|---|---|
| 主体 | 聚乙烯（灰） |
用途
保护螺丝头部/防尘特点
- 保护内六角圆柱头螺栓的内六角不被灰尘堵塞等。
使用例
