SQW-3

球面垫圈

Spherical Washer

安全注意事项

符号RoHS指令

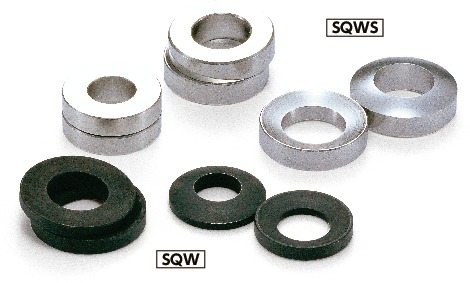

SQW球面垫圈

形状図

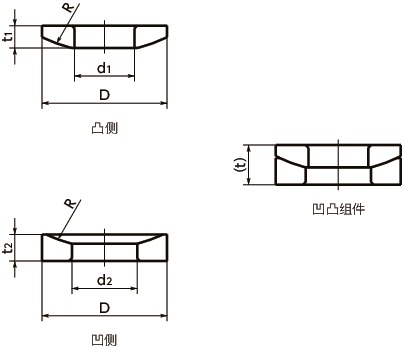

SQW球面垫圈寸法図

单位 : mm

型号 公称 D d1 d2 t1 t2 t R θ (°) 质量
(g)		 CAD下载 请求报价
SQW-3 3 7.3 3.5 3.8 1.3 1.6 2.3 8 2 0.7 CAD 请求报价

材质、表面处理

SQW
主体 S45C（硬度25-30HRC）
四氧化三铁保护膜（黑）

用途

吸收螺栓与底座面的角度偏差

特点

  • 请以凹凸组件的方式使用。
  • 吸收最大2°的螺栓与底座面的倾斜。

使用例

SQW球面垫圈
