SCBS-R夹紧螺栓 - 整球型

一看就会的产品使用要领解说

短片示例为SCS-F（SCS-F）。本产品也可进行同样的操作。


形状図

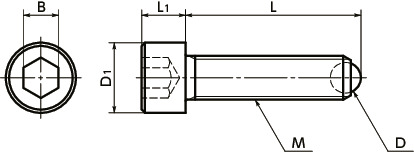

SCBS-R夹紧螺栓 - 整球型寸法図

尺寸・CAD

选择

M（粗牙）
螺纹公称直径
所有
M4
M5
M6
M8
M10
M12
M16

单位 : mm

型号 M（粗牙）
螺纹公称直径		 螺距 L D1 D L1 B 质量
(g)		 容许载荷（N） CAD下载 请求报价
SCBS-M4-10-R M4 0.7 10.5 7 2.5 4 3 1.5 2040 CAD 请求报价
SCBS-M4-12-R M4 0.7 12.5 7 2.5 4 3 1.7 2040 CAD 请求报价
SCBS-M4-16-R M4 0.7 16.5 7 2.5 4 3 1.9 2040 CAD 请求报价
SCBS-M4-20-R M4 0.7 20.5 7 2.5 4 3 2.2 2040 CAD 请求报价
SCBS-M4-25-R M4 0.7 25.5 7 2.5 4 3 2.5 2040 CAD 请求报价
SCBS-M5-12-R M5 0.8 12.6 8.5 3 5 4 2.9 3000 CAD 请求报价
SCBS-M5-16-R M5 0.8 16.6 8.5 3 5 4 3.4 3000 CAD 请求报价
SCBS-M5-20-R M5 0.8 20.6 8.5 3 5 4 3.9 3000 CAD 请求报价
SCBS-M5-25-R M5 0.8 25.6 8.5 3 5 4 4.4 3000 CAD 请求报价
SCBS-M5-30-R M5 0.8 30.6 8.5 3 5 4 5 3000 CAD 请求报价
SCBS-M6-16-R M6 1 16.8 10 4 6 5 5.6 4500 CAD 请求报价
SCBS-M6-20-R M6 1 20.8 10 4 6 5 6.5 4500 CAD 请求报价
SCBS-M6-25-R M6 1 25.8 10 4 6 5 7.6 4500 CAD 请求报价
SCBS-M6-30-R M6 1 30.8 10 4 6 5 8.7 4500 CAD 请求报价
SCBS-M6-40-R M6 1 40.8 10 4 6 5 11 4500 CAD 请求报价
SCBS-M8-20-R M8 1.25 21.2 13 5.56 8 6 13.5 9000 CAD 请求报价
SCBS-M8-30-R M8 1.25 31.2 13 5.56 8 6 17.5 9000 CAD 请求报价
SCBS-M8-35-R M8 1.25 36.2 13 5.56 8 6 19 9000 CAD 请求报价
SCBS-M8-40-R M8 1.25 41.2 13 5.56 8 6 21.5 9000 CAD 请求报价
SCBS-M8-50-R M8 1.25 51.2 13 5.56 8 6 25 9000 CAD 请求报价
SCBS-M10-25-R M10 1.5 26.7 16 7.14 10 8 26 14400 CAD 请求报价
SCBS-M10-30-R M10 1.5 31.7 16 7.14 10 8 29 14400 CAD 请求报价
SCBS-M10-40-R M10 1.5 41.7 16 7.14 10 8 34 14400 CAD 请求报价
SCBS-M10-50-R M10 1.5 51.7 16 7.14 10 8 39 14400 CAD 请求报价
SCBS-M10-60-R M10 1.5 61.7 16 7.14 10 8 47 14400 CAD 请求报价
SCBS-M12-30-R M12 1.75 32 18 7.94 12 10 40 18000 CAD 请求报价
SCBS-M12-50-R M12 1.75 52 18 7.94 12 10 56 18000 CAD 请求报价
SCBS-M12-80-R M12 1.75 82 18 7.94 12 10 83 18000 CAD 请求报价
SCBS-M16-40-R M16 2 43.3 24 11.91 16 14 91 43800 CAD 请求报价
SCBS-M16-60-R M16 2 63.3 24 11.91 16 14 122 43800 CAD 请求报价
SCBS-M16-80-R M16 2 83.3 24 11.91 16 14 154 43800 CAD 请求报价

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

相关服务

材质、表面处理

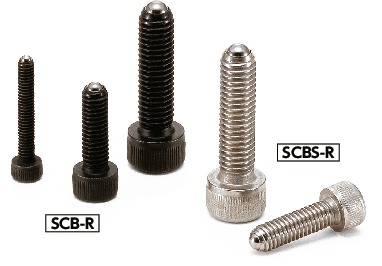

SCBS-R 不锈钢制
螺纹部 相当于SUS304
球 SUS440C（硬度59-66HRC）

特点

  • 通过整球的点接触，牢牢地固定工件。
  • 用于刀夹的止动螺丝、压力件或挡块等。
  • 也生产螺纹公称直径、螺纹长度与表面处理等特殊规格的产品。请垂询客户中心。
