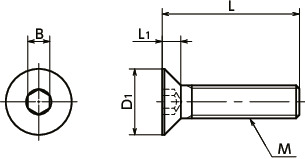

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D1 | L1 | B | 每包数量 | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| SNFC-M3-5 | M3 | 0.5 | 5 | 6 | 1.7 | 2 | 20 | 0.35 | CAD | 请求报价 |
| SNFC-M3-6 | M3 | 0.5 | 6 | 6 | 1.7 | 2 | 20 | 0.39 | CAD | 请求报价 |
| SNFC-M3-8 | M3 | 0.5 | 8 | 6 | 1.7 | 2 | 20 | 0.47 | CAD | 请求报价 |
| SNFC-M3-10 | M3 | 0.5 | 10 | 6 | 1.7 | 2 | 20 | 0.55 | CAD | 请求报价 |
| SNFC-M3-12 | M3 | 0.5 | 12 | 6 | 1.7 | 2 | 20 | 0.63 | CAD | 请求报价 |
| SNFC-M3-16 | M3 | 0.5 | 16 | 6 | 1.7 | 2 | 20 | 0.78 | CAD | 请求报价 |
| SNFC-M3-20 | M3 | 0.5 | 20 | 6 | 1.7 | 2 | 20 | 0.94 | CAD | 请求报价 |
| SNFC-M4-6 | M4 | 0.7 | 6 | 8 | 2.3 | 2.5 | 20 | 0.85 | CAD | 请求报价 |
| SNFC-M4-8 | M4 | 0.7 | 8 | 8 | 2.3 | 2.5 | 20 | 0.99 | CAD | 请求报价 |
| SNFC-M4-10 | M4 | 0.7 | 10 | 8 | 2.3 | 2.5 | 20 | 1.1 | CAD | 请求报价 |
| SNFC-M4-12 | M4 | 0.7 | 12 | 8 | 2.3 | 2.5 | 20 | 1.3 | CAD | 请求报价 |
| SNFC-M4-16 | M4 | 0.7 | 16 | 8 | 2.3 | 2.5 | 20 | 1.5 | CAD | 请求报价 |
| SNFC-M4-20 | M4 | 0.7 | 20 | 8 | 2.3 | 2.5 | 20 | 1.8 | CAD | 请求报价 |
| SNFC-M4-25 | M4 | 0.7 | 25 | 8 | 2.3 | 2.5 | 20 | 2.2 | CAD | 请求报价 |
| SNFC-M4-30 | M4 | 0.7 | 30 | 8 | 2.3 | 2.5 | 20 | 2.5 | CAD | 请求报价 |
| SNFC-M5-8 | M5 | 0.8 | 8 | 10 | 2.8 | 3 | 20 | 1.7 | CAD | 请求报价 |
| SNFC-M5-10 | M5 | 0.8 | 10 | 10 | 2.8 | 3 | 20 | 1.9 | CAD | 请求报价 |
| SNFC-M5-12 | M5 | 0.8 | 12 | 10 | 2.8 | 3 | 20 | 2.1 | CAD | 请求报价 |
| SNFC-M5-16 | M5 | 0.8 | 16 | 10 | 2.8 | 3 | 20 | 2.6 | CAD | 请求报价 |
| SNFC-M5-20 | M5 | 0.8 | 20 | 10 | 2.8 | 3 | 20 | 3 | CAD | 请求报价 |
| SNFC-M5-25 | M5 | 0.8 | 25 | 10 | 2.8 | 3 | 20 | 3.6 | CAD | 请求报价 |
| SNFC-M5-30 | M5 | 0.8 | 30 | 10 | 2.8 | 3 | 20 | 4.1 | CAD | 请求报价 |
| SNFC-M5-35 | M5 | 0.8 | 35 | 10 | 2.8 | 3 | 20 | 4.7 | CAD | 请求报价 |
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。
材质、表面处理
| SNFC | |
|---|---|
| 主体 | SCM435 四氧化三铁保护膜（黑） |
| 强度等级 | 10.9 |
特点
- 符合SSS规格的内六角埋头螺栓。
