内六角埋头螺栓

Hexagon Socket Countersunk Head Screws

SNFCS

符号RoHS指令

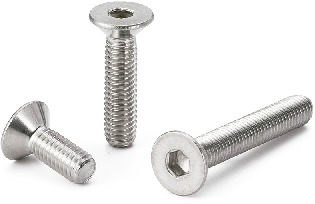

SNFCS内六角埋头螺栓

形状図

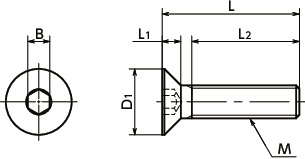

SNFCS内六角埋头螺栓寸法図

尺寸・CAD

选择

M（粗牙）
螺纹公称直径
所有
M3
M4
M5
M6
M8
L
所有
5
6
8
10
12
16
20
25
30
35
40
45
50

单位 : mm

型号 M（粗牙）
螺纹公称直径		 螺距 L D1 L1 B L2 每包数量 质量
(g)		 CAD下载 请求报价
SNFCS-M3-5 M3 0.5 5 6.72 1.86 2 全螺纹 20 0.34 CAD 请求报价
SNFCS-M3-6 M3 0.5 6 6.72 1.86 2 全螺纹 20 0.38 CAD 请求报价
SNFCS-M3-8 M3 0.5 8 6.72 1.86 2 全螺纹 20 0.46 CAD 请求报价
SNFCS-M3-10 M3 0.5 10 6.72 1.86 2 全螺纹 20 0.54 CAD 请求报价
SNFCS-M3-12 M3 0.5 12 6.72 1.86 2 全螺纹 20 0.62 CAD 请求报价
SNFCS-M3-16 M3 0.5 16 6.72 1.86 2 全螺纹 20 0.78 CAD 请求报价
SNFCS-M3-20 M3 0.5 20 6.72 1.86 2 全螺纹 20 0.94 CAD 请求报价
SNFCS-M4-8 M4 0.7 8 8.96 2.48 2.5 全螺纹 20 0.99 CAD 请求报价
SNFCS-M4-10 M4 0.7 10 8.96 2.48 2.5 全螺纹 20 1.1 CAD 请求报价
SNFCS-M4-12 M4 0.7 12 8.96 2.48 2.5 全螺纹 20 1.3 CAD 请求报价
SNFCS-M4-16 M4 0.7 16 8.96 2.48 2.5 全螺纹 20 1.5 CAD 请求报价
SNFCS-M4-20 M4 0.7 20 8.96 2.48 2.5 全螺纹 20 1.8 CAD 请求报价
SNFCS-M4-25 M4 0.7 25 8.96 2.48 2.5 全螺纹 20 2.2 CAD 请求报价
SNFCS-M4-30 M4 0.7 30 8.96 2.48 2.5 20 20 2.5 CAD 请求报价
SNFCS-M5-8 M5 0.8 8 11.2 3.1 3 全螺纹 20 1.8 CAD 请求报价
SNFCS-M5-10 M5 0.8 10 11.2 3.1 3 全螺纹 20 2 CAD 请求报价
SNFCS-M5-12 M5 0.8 12 11.2 3.1 3 全螺纹 20 2.2 CAD 请求报价
SNFCS-M5-16 M5 0.8 16 11.2 3.1 3 全螺纹 20 2.7 CAD 请求报价
SNFCS-M5-20 M5 0.8 20 11.2 3.1 3 全螺纹 20 3.1 CAD 请求报价
SNFCS-M5-25 M5 0.8 25 11.2 3.1 3 全螺纹 20 3.7 CAD 请求报价
SNFCS-M5-30 M5 0.8 30 11.2 3.1 3 全螺纹 20 4.3 CAD 请求报价
SNFCS-M5-35 M5 0.8 35 11.2 3.1 3 22 20 4.8 CAD 请求报价
SNFCS-M6-10 M6 1 10 13.44 3.72 4 全螺纹 20 3.2 CAD 请求报价
SNFCS-M6-12 M6 1 12 13.44 3.72 4 全螺纹 20 3.5 CAD 请求报价
SNFCS-M6-16 M6 1 16 13.44 3.72 4 全螺纹 20 4.1 CAD 请求报价
SNFCS-M6-20 M6 1 20 13.44 3.72 4 全螺纹 20 4.8 CAD 请求报价
SNFCS-M6-25 M6 1 25 13.44 3.72 4 全螺纹 20 5.5 CAD 请求报价
SNFCS-M6-30 M6 1 30 13.44 3.72 4 全螺纹 20 6.3 CAD 请求报价
SNFCS-M6-35 M6 1 35 13.44 3.72 4 全螺纹 20 7.1 CAD 请求报价
SNFCS-M6-40 M6 1 40 13.44 3.72 4 全螺纹 20 7.9 CAD 请求报价
SNFCS-M8-12 M8 1.25 12 17.92 4.96 5 全螺纹 10 7.2 CAD 请求报价
SNFCS-M8-16 M8 1.25 16 17.92 4.96 5 全螺纹 10 8.3 CAD 请求报价
SNFCS-M8-20 M8 1.25 20 17.92 4.96 5 全螺纹 10 9.5 CAD 请求报价
SNFCS-M8-25 M8 1.25 25 17.92 4.96 5 全螺纹 10 11 CAD 请求报价
SNFCS-M8-30 M8 1.25 30 17.92 4.96 5 全螺纹 10 12 CAD 请求报价
SNFCS-M8-35 M8 1.25 35 17.92 4.96 5 全螺纹 10 14 CAD 请求报价
SNFCS-M8-40 M8 1.25 40 17.92 4.96 5 全螺纹 10 15 CAD 请求报价
SNFCS-M8-45 M8 1.25 45 17.92 4.96 5 全螺纹 10 17 CAD 请求报价
SNFCS-M8-50 M8 1.25 50 17.92 4.96 5 全螺纹 10 18 CAD 请求报价

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。


相关服务

材质、表面处理

SNFCS
主体 不锈钢（A2）
强度等级 A2-50以上

特点

  • 符合JIS B 1194标准的内六角埋头螺栓。
