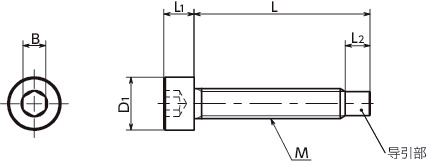

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D1 | L1 | B | L2 | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| SNSS-M3-8-IG | M3 | 0.5 | 8 | 5.5 | 3 | 2.5 | 2.4 | 0.8 | CAD | 请求报价 |
| SNSS-M3-10-IG | M3 | 0.5 | 10 | 5.5 | 3 | 2.5 | 2.4 | 0.89 | CAD | 请求报价 |
| SNSS-M3-12-IG | M3 | 0.5 | 12 | 5.5 | 3 | 2.5 | 2.4 | 0.98 | CAD | 请求报价 |
| SNSS-M3-16-IG | M3 | 0.5 | 16 | 5.5 | 3 | 2.5 | 2.4 | 1.2 | CAD | 请求报价 |
| SNSS-M3-20-IG | M3 | 0.5 | 20 | 5.5 | 3 | 2.5 | 2.4 | 1.4 | CAD | 请求报价 |
| SNSS-M3-25-IG | M3 | 0.5 | 25 | 5.5 | 3 | 2.5 | 2.4 | 1.6 | CAD | 请求报价 |
| SNSS-M4-10-IG | M4 | 0.7 | 10 | 7 | 4 | 3 | 3.3 | 1.8 | CAD | 请求报价 |
| SNSS-M4-12-IG | M4 | 0.7 | 12 | 7 | 4 | 3 | 3.3 | 2 | CAD | 请求报价 |
| SNSS-M4-16-IG | M4 | 0.7 | 16 | 7 | 4 | 3 | 3.3 | 2.3 | CAD | 请求报价 |
| SNSS-M4-20-IG | M4 | 0.7 | 20 | 7 | 4 | 3 | 3.3 | 2.7 | CAD | 请求报价 |
| SNSS-M4-25-IG | M4 | 0.7 | 25 | 7 | 4 | 3 | 3.3 | 3.2 | CAD | 请求报价 |
| SNSS-M4-30-IG | M4 | 0.7 | 30 | 7 | 4 | 3 | 3.3 | 3.7 | CAD | 请求报价 |
| SNSS-M5-12-IG | M5 | 0.8 | 12 | 8.5 | 5 | 4 | 3.8 | 3 | CAD | 请求报价 |
| SNSS-M5-16-IG | M5 | 0.8 | 16 | 8.5 | 5 | 4 | 3.8 | 3.5 | CAD | 请求报价 |
| SNSS-M5-20-IG | M5 | 0.8 | 20 | 8.5 | 5 | 4 | 3.8 | 4 | CAD | 请求报价 |
| SNSS-M5-25-IG | M5 | 0.8 | 25 | 8.5 | 5 | 4 | 3.8 | 4.8 | CAD | 请求报价 |
| SNSS-M5-30-IG | M5 | 0.8 | 30 | 8.5 | 5 | 4 | 3.8 | 5.6 | CAD | 请求报价 |
| SNSS-M6-16-IG | M6 | 1 | 16 | 10 | 6 | 5 | 4.7 | 5.8 | CAD | 请求报价 |
| SNSS-M6-20-IG | M6 | 1 | 20 | 10 | 6 | 5 | 4.7 | 6.5 | CAD | 请求报价 |
| SNSS-M6-25-IG | M6 | 1 | 25 | 10 | 6 | 5 | 4.7 | 7.6 | CAD | 请求报价 |
| SNSS-M6-30-IG | M6 | 1 | 30 | 10 | 6 | 5 | 4.7 | 8.3 | CAD | 请求报价 |
| SNSS-M6-35-IG | M6 | 1 | 35 | 10 | 6 | 5 | 4.7 | 9.9 | CAD | 请求报价 |
| SNSS-M8-20-IG | M8 | 1.25 | 20 | 13 | 8 | 6 | 5.9 | 13 | CAD | 请求报价 |
| SNSS-M8-25-IG | M8 | 1.25 | 25 | 13 | 8 | 6 | 5.9 | 15 | CAD | 请求报价 |
| SNSS-M8-30-IG | M8 | 1.25 | 30 | 13 | 8 | 6 | 5.9 | 17 | CAD | 请求报价 |
| SNSS-M8-35-IG | M8 | 1.25 | 35 | 13 | 8 | 6 | 5.9 | 19 | CAD | 请求报价 |
相关服务
材质、表面处理
| SNSS-IG | |
|---|---|
| 主体 | SUSXM7（相当于SUS304） |
| 强度等级 | A2-70 |
用途
适用于狭窄空间、高处、暗处等容易导致螺丝偏斜拧紧的场合一般工业机械
特点
- 不锈钢制的带导引内六角圆柱头螺栓。

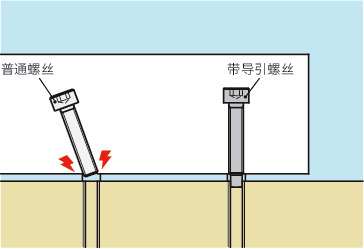

- 即使在不便作业的恶劣环境下，利用螺丝前端的导引结构，也能轻松地将其垂直插入内螺纹中。
- 可防止因倾斜紧固导致的粘连和断裂。
- 无需依赖操作人员的熟练度，即可实现稳定、可靠的紧固作业。
- 也可提供特殊表面处理规格，以进一步降低发生粘连的风险。请垂询客户中心。
使用注意事项
- 请务必先将导引部完全插入内螺纹内，然后再进行紧固。若插入不充分，可能会导致粘连。
- 请在使用前确认内螺纹部无磨损及切屑。
- 导引部可能会残留一些螺牙，但这不影响功能。
