Nabeya Bi-tech

  • 特殊螺丝
  • 内六角圆柱头螺栓

内六角极短头螺栓

Socket Head Cap Screw / Special Low Head

SSH-EL

安全注意事项

符号RoHS指令

  • 空间
  • 装饰

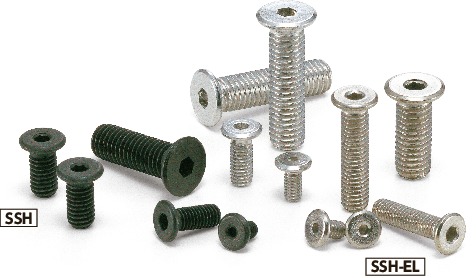

SSH-EL内六角极短头螺栓

形状図

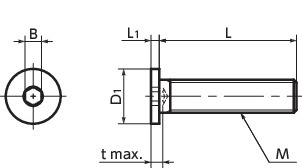

SSH-EL内六角极短头螺栓寸法図

尺寸・CAD

选择

M（粗牙）
螺纹公称直径
所有
M2
M2.5
M3
M4
M5
M6
M8
M10
L
所有
4
5
6
8
10
12
16
20
25
30

单位 : mm

型号 M（粗牙）
螺纹公称直径		 螺距 L D1 L1 B t 最大紧固扭矩
(N・m)		 毎包数量 质量
(g)		 CAD下载 请求报价
SSH-M2-4-EL M2 0.4 4 4 1.1 1.3 1.2 0.3 10 0.11 CAD 请求报价
SSH-M2-5-EL M2 0.4 5 4 1.1 1.3 1.2 0.3 10 0.13 CAD 请求报价
SSH-M2-6-EL M2 0.4 6 4 1.1 1.3 1.2 0.3 10 0.15 CAD 请求报价
SSH-M2-8-EL M2 0.4 8 4 1.1 1.3 1.2 0.3 10 0.19 CAD 请求报价
SSH-M2-10-EL M2 0.4 10 4 1.1 1.3 1.2 0.3 10 0.23 CAD 请求报价
SSH-M2-12-EL M2 0.4 12 4 1.1 1.3 1.2 0.3 10 0.29 CAD 请求报价
SSH-M2.5-4-EL M2.5 0.45 4 5 1.3 1.3 1.5 0.4 10 0.23 CAD 请求报价
SSH-M2.5-5-EL M2.5 0.45 5 5 1.3 1.3 1.5 0.4 10 0.26 CAD 请求报价
SSH-M2.5-6-EL M2.5 0.45 6 5 1.3 1.3 1.5 0.4 10 0.29 CAD 请求报价
SSH-M2.5-8-EL M2.5 0.45 8 5 1.3 1.3 1.5 0.4 10 0.35 CAD 请求报价
SSH-M2.5-10-EL M2.5 0.45 10 5 1.3 1.3 1.5 0.4 10 0.41 CAD 请求报价
SSH-M2.5-12-EL M2.5 0.45 12 5 1.3 1.3 1.5 0.4 10 0.47 CAD 请求报价
SSH-M3-4-EL M3 0.5 4 6 1.3 1.5 2 0.7 10 0.36 CAD 请求报价
SSH-M3-5-EL M3 0.5 5 6 1.3 1.5 2 0.7 10 0.4 CAD 请求报价
SSH-M3-6-EL M3 0.5 6 6 1.3 1.5 2 0.7 10 0.44 CAD 请求报价
SSH-M3-8-EL M3 0.5 8 6 1.3 1.5 2 0.7 10 0.53 CAD 请求报价
SSH-M3-10-EL M3 0.5 10 6 1.3 1.5 2 0.7 10 0.61 CAD 请求报价
SSH-M3-12-EL M3 0.5 12 6 1.3 1.5 2 0.7 10 0.69 CAD 请求报价
SSH-M4-6-EL M4 0.7 6 8 1.5 2 2.5 1.7 10 0.89 CAD 请求报价
SSH-M4-8-EL M4 0.7 8 8 1.5 2 2.5 1.7 10 1 CAD 请求报价
SSH-M4-10-EL M4 0.7 10 8 1.5 2 2.5 1.7 10 1.2 CAD 请求报价
SSH-M4-12-EL M4 0.7 12 8 1.5 2 2.5 1.7 10 1.3 CAD 请求报价
SSH-M4-16-EL M4 0.7 16 8 1.5 2 2.5 1.7 10 1.6 CAD 请求报价
SSH-M4-20-EL M4 0.7 20 8 1.5 2 2.5 1.7 10 1.9 CAD 请求报价
SSH-M5-6-EL M5 0.8 6 9 1.5 3 3 6.2 10 0.73 CAD 请求报价
SSH-M5-8-EL M5 0.8 8 9 1.5 3 3 6.2 10 0.98 CAD 请求报价
SSH-M5-10-EL M5 0.8 10 9 1.5 3 3 6.2 10 1.2 CAD 请求报价
SSH-M5-12-EL M5 0.8 12 9 1.5 3 3 6.2 10 1.5 CAD 请求报价
SSH-M5-16-EL M5 0.8 16 9 1.5 3 3 6.2 10 2 CAD 请求报价
SSH-M5-20-EL M5 0.8 20 9 1.5 3 3 6.2 10 2.5 CAD 请求报价
SSH-M5-25-EL M5 0.8 25 9 1.5 3 3 6.2 10 3.1 CAD 请求报价
SSH-M6-6-EL M6 1 6 10 1.5 3 4 6.3 10 1.2 CAD 请求报价
SSH-M6-8-EL M6 1 8 10 1.5 3 4 6.3 10 1.6 CAD 请求报价
SSH-M6-10-EL M6 1 10 10 1.5 3 4 6.3 10 1.9 CAD 请求报价
SSH-M6-12-EL M6 1 12 10 1.5 3 4 6.3 10 2.3 CAD 请求报价
SSH-M6-16-EL M6 1 16 10 1.5 3 4 6.3 10 3 CAD 请求报价
SSH-M6-20-EL M6 1 20 10 1.5 3 4 6.3 10 3.8 CAD 请求报价
SSH-M6-25-EL M6 1 25 10 1.5 3 4 6.3 10 4.8 CAD 请求报价
SSH-M6-30-EL M6 1 30 10 1.5 3 4 6.3 10 5.5 CAD 请求报价
SSH-M8-8-EL M8 1.25 8 13 1.5 4 5 14 10 3 CAD 请求报价
SSH-M8-10-EL M8 1.25 10 13 1.5 4 5 14 10 3.6 CAD 请求报价
SSH-M8-12-EL M8 1.25 12 13 1.5 4 5 14 10 4.2 CAD 请求报价
SSH-M8-16-EL M8 1.25 16 13 1.5 4 5 14 10 5.4 CAD 请求报价
SSH-M8-20-EL M8 1.25 20 13 1.5 4 5 14 10 6.7 CAD 请求报价
SSH-M8-25-EL M8 1.25 25 13 1.5 4 5 14 10 8.3 CAD 请求报价
SSH-M8-30-EL M8 1.25 30 13 1.5 4 5 14 10 10 CAD 请求报价
SSH-M10-10-EL M10 1.5 10 16 1.5 5 6 27 10 4.6 CAD 请求报价
SSH-M10-12-EL M10 1.5 12 16 1.5 5 6 27 10 5.6 CAD 请求报价
SSH-M10-16-EL M10 1.5 16 16 1.5 5 6 27 10 7.6 CAD 请求报价
SSH-M10-20-EL M10 1.5 20 16 1.5 5 6 27 10 9.6 CAD 请求报价
SSH-M10-25-EL M10 1.5 25 16 1.5 5 6 27 10 12 CAD 请求报价
SSH-M10-30-EL M10 1.5 30 16 1.5 5 6 27 10 15 CAD 请求报价

＊1：　表中数值仅供参考，并非保证值。

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。


相关服务

材质、表面处理

SSH-EL
主体 SCM435
无电解镀镍
强度等级 螺纹部：10.9
头部＊1：
5.8（M2-M8）
4.8（M10）

＊1：　请勿超出最大紧固扭矩。虽然经过热处理提高了强度，但与螺纹部相比，头部的强度仍较小。


用途

设备、装置的省空间化

特点

  • 头部高度均在1.5mm以下。
  • 适用于小巧的设备、装置和上部空间受限的场合。
  • 备有通孔型内六角极短头螺栓SVSHS。SVSHS
  • 备有长螺纹型内六角极短头螺栓SSHS-FT。SSHS-FT
