内六角圆柱头螺栓（SUS316L/通孔型）

Socket Head Cap Screw with Ventilation Hole / SUS316L

SVSL

安全注意事项

符号RoHS指令

  • 真空
  • 无尘
  • 耐热

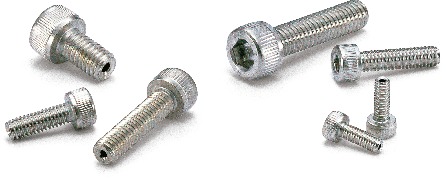

SVSL内六角圆柱头螺栓（SUS316L/通孔型）

形状図

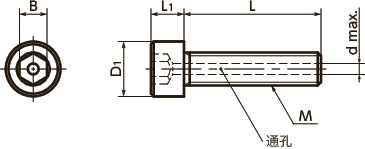

SVSL内六角圆柱头螺栓（SUS316L/通孔型）寸法図

尺寸・CAD

选择

M（粗牙）
螺纹公称直径
所有
M3
M4
M5
M6
M8
M10
M12
L
所有
5
6
8
10
12
16
20
25
30
35
40
45
型号 M（粗牙）
螺纹公称直径		 螺距 L D1 L1 B d
max.		 毎包数量 质量
(g)		 CAD下载 请求报价
SVSL-M3-5 M3 0.5 5 5.5 3 2.5 1.2 20 0.67 CAD 请求报价
SVSL-M3-6 M3 0.5 6 5.5 3 2.5 1.2 20 0.71 CAD 请求报价
SVSL-M3-8 M3 0.5 8 5.5 3 2.5 1.2 20 0.8 CAD 请求报价
SVSL-M3-10 M3 0.5 10 5.5 3 2.5 1.2 20 0.88 CAD 请求报价
SVSL-M3-12 M3 0.5 12 5.5 3 2.5 1.2 20 0.96 CAD 请求报价
SVSL-M3-16 M3 0.5 16 5.5 3 2.5 1.2 20 1.2 CAD 请求报价
SVSL-M4-5 M4 0.7 5 7 4 3 1.5 20 1.4 CAD 请求报价
SVSL-M4-6 M4 0.7 6 7 4 3 1.5 20 1.5 CAD 请求报价
SVSL-M4-8 M4 0.7 8 7 4 3 1.5 20 1.7 CAD 请求报价
SVSL-M4-10 M4 0.7 10 7 4 3 1.5 20 1.8 CAD 请求报价
SVSL-M4-12 M4 0.7 12 7 4 3 1.5 20 2 CAD 请求报价
SVSL-M4-16 M4 0.7 16 7 4 3 1.5 20 2.3 CAD 请求报价
SVSL-M4-20 M4 0.7 20 7 4 3 1.5 20 2.7 CAD 请求报价
SVSL-M4-25 M4 0.7 25 7 4 3 1.5 20 3.2 CAD 请求报价
SVSL-M5-6 M5 0.8 6 8.5 5 4 1.5 10 2.2 CAD 请求报价
SVSL-M5-8 M5 0.8 8 8.5 5 4 1.5 10 2.5 CAD 请求报价
SVSL-M5-10 M5 0.8 10 8.5 5 4 1.5 10 2.7 CAD 请求报价
SVSL-M5-12 M5 0.8 12 8.5 5 4 1.5 10 3 CAD 请求报价
SVSL-M5-16 M5 0.8 16 8.5 5 4 1.5 10 3.5 CAD 请求报价
SVSL-M5-20 M5 0.8 20 8.5 5 4 1.5 10 4 CAD 请求报价
SVSL-M5-25 M5 0.8 25 8.5 5 4 1.5 10 4.8 CAD 请求报价
SVSL-M6-8 M6 1 8 10 6 5 2 10 4.3 CAD 请求报价
SVSL-M6-10 M6 1 10 10 6 5 2 10 4.7 CAD 请求报价
SVSL-M6-12 M6 1 12 10 6 5 2 10 5.1 CAD 请求报价
SVSL-M6-16 M6 1 16 10 6 5 2 10 5.8 CAD 请求报价
SVSL-M6-20 M6 1 20 10 6 5 2 10 6.5 CAD 请求报价
SVSL-M6-25 M6 1 25 10 6 5 2 10 7.6 CAD 请求报价
SVSL-M6-30 M6 1 30 10 6 5 2 10 8.3 CAD 请求报价
SVSL-M8-12 M8 1.25 12 13 8 6 2 10 11 CAD 请求报价
SVSL-M8-16 M8 1.25 16 13 8 6 2 10 12 CAD 请求报价
SVSL-M8-20 M8 1.25 20 13 8 6 2 10 13 CAD 请求报价
SVSL-M8-25 M8 1.25 25 13 8 6 2 10 15 CAD 请求报价
SVSL-M8-30 M8 1.25 30 13 8 6 2 10 17 CAD 请求报价
SVSL-M8-35 M8 1.25 35 13 8 6 2 10 19 CAD 请求报价
SVSL-M10-16 M10 1.5 16 16 10 8 3 5 21 CAD 请求报价
SVSL-M10-20 M10 1.5 20 16 10 8 3 5 23 CAD 请求报价
SVSL-M10-25 M10 1.5 25 16 10 8 3 5 25 CAD 请求报价
SVSL-M10-30 M10 1.5 30 16 10 8 3 5 28 CAD 请求报价
SVSL-M10-35 M10 1.5 35 16 10 8 3 5 30 CAD 请求报价
SVSL-M10-40 M10 1.5 40 16 10 8 3 5 33 CAD 请求报价
SVSL-M12-30 M12 1.75 30 18 12 10 3 5 39 CAD 请求报价
SVSL-M12-35 M12 1.75 35 18 12 10 3 5 43 CAD 请求报价
SVSL-M12-40 M12 1.75 40 18 12 10 3 5 47 CAD 请求报价
SVSL-M12-45 M12 1.75 45 18 12 10 3 5 50 CAD 请求报价

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。


相关服务

材质、表面处理

SVSL
主体 SUS316L
强度等级 A4-70

用途

真空装置/真空容器/FPD制造装置/半导体制造装置/电子显微镜

特点

  • SUS316L制。耐蚀性优良。
  • 通孔易于排出蓄积于设备、装置的螺丝孔底部的气体，为真空装置的真空抽吸提供支持。
  • 经过无尘洗净・无尘包装。⇒无尘洗净、无尘包装服务

使用例

蓄积于螺丝孔底部的气体通过SVSL排出，蓄积于钻孔的气体用SWAS-VF（SWAS-VFSWAS-VF-PC）排出。

SVSL内六角圆柱头螺栓（SUS316L/通孔型）


相关产品

钻孔部的排气请使用SWAS-VF。
SWAS-VFSWAS-VF-PC
