内六角螺栓（带排气孔/英制螺纹）

Socket Head Cap Screw with Ventilation Hole/ Inch Thread

SVSS(INCH)

安全注意事项

符号RoHS指令

  • 真空
  • 无尘
  • 低排气

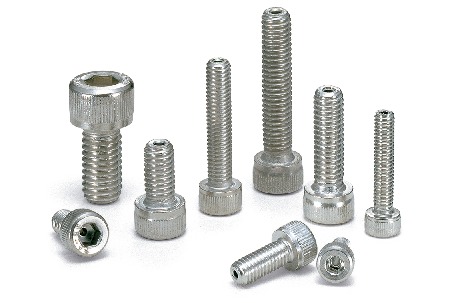

SVSS(INCH)内六角螺栓（带排气孔/英制螺纹）

形状図

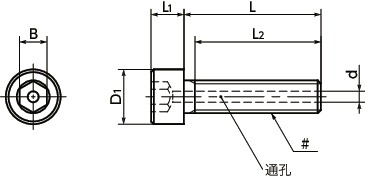

SVSS(INCH)内六角螺栓（带排气孔/英制螺纹）寸法図

尺寸・CAD

选择

♯螺纹公称
所有
No.4-40UNC
No.5-40UNC
No.6-32UNC
No.8-32UNC
No.10-24UNC
No.10-32UNF
1/4-20UNC
L
所有
3/16"
1/4"
5/16"
3/8"
1/2"
5/8"
3/4"
7/8"
1"
1-1/4"
1-1/2"
1-3/4"
2"
型号 ♯螺纹公称 L D1 L1 L2
min.		 B d
max.		 毎包数量 质量
(g)		 CAD下载 请求报价
SVSS-#4-40-3/16 No.4-40UNC 3/16 0.183 0.112 全螺纹 3/32 1 10 0.51 CAD 请求报价
SVSS-#4-40-1/4 No.4-40UNC 1/4 0.183 0.112 全螺纹 3/32 1 10 0.57 CAD 请求报价
SVSS-#4-40-5/16 No.4-40UNC 5/16 0.183 0.112 全螺纹 3/32 1 10 0.63 CAD 请求报价
SVSS-#4-40-3/8 No.4-40UNC 3/8 0.183 0.112 全螺纹 3/32 1 10 0.69 CAD 请求报价
SVSS-#4-40-1/2 No.4-40UNC 1/2 0.183 0.112 全螺纹 3/32 1 10 0.82 CAD 请求报价
SVSS-#4-40-5/8 No.4-40UNC 5/8 0.183 0.112 全螺纹 3/32 1 10 0.94 CAD 请求报价
SVSS-#4-40-3/4 No.4-40UNC 3/4 0.183 0.112 全螺纹 3/32 1 10 1.1 CAD 请求报价
SVSS-#5-40-1/4 No.5-40UNC 1/4 0.205 0.125 全螺纹 3/32 1.2 10 0.78 CAD 请求报价
SVSS-#5-40-5/16 No.5-40UNC 5/16 0.205 0.125 全螺纹 3/32 1.2 10 0.86 CAD 请求报价
SVSS-#5-40-3/8 No.5-40UNC 3/8 0.205 0.125 全螺纹 3/32 1.2 10 0.94 CAD 请求报价
SVSS-#5-40-1/2 No.5-40UNC 1/2 0.205 0.125 全螺纹 3/32 1.2 10 1.1 CAD 请求报价
SVSS-#5-40-5/8 No.5-40UNC 5/8 0.205 0.125 全螺纹 3/32 1.2 10 1.2 CAD 请求报价
SVSS-#5-40-3/4 No.5-40UNC 3/4 0.205 0.125 全螺纹 3/32 1.2 10 1.4 CAD 请求报价
SVSS-#6-32-1/4 No.6-32UNC 1/4 0.226 0.138 全螺纹 7/64 1.2 10 0.98 CAD 请求报价
SVSS-#6-32-5/16 No.6-32UNC 5/16 0.226 0.138 全螺纹 7/64 1.2 10 1.1 CAD 请求报价
SVSS-#6-32-3/8 No.6-32UNC 3/8 0.226 0.138 全螺纹 7/64 1.2 10 1.2 CAD 请求报价
SVSS-#6-32-1/2 No.6-32UNC 1/2 0.226 0.138 全螺纹 7/64 1.2 10 1.4 CAD 请求报价
SVSS-#6-32-5/8 No.6-32UNC 5/8 0.226 0.138 全螺纹 7/64 1.2 10 1.5 CAD 请求报价
SVSS-#6-32-3/4 No.6-32UNC 3/4 0.226 0.138 全螺纹 7/64 1.2 10 1.7 CAD 请求报价
SVSS-#8-32-1/4 No.8-32UNC 1/4 0.27 0.164 0.88 9/64 1.5 10 1.6 CAD 请求报价
SVSS-#8-32-5/16 No.8-32UNC 5/16 0.27 0.164 0.88 9/64 1.5 10 1.7 CAD 请求报价
SVSS-#8-32-3/8 No.8-32UNC 3/8 0.27 0.164 0.88 9/64 1.5 10 1.8 CAD 请求报价
SVSS-#8-32-1/2 No.8-32UNC 1/2 0.27 0.164 0.88 9/64 1.5 10 2.1 CAD 请求报价
SVSS-#8-32-5/8 No.8-32UNC 5/8 0.27 0.164 0.88 9/64 1.5 10 2.4 CAD 请求报价
SVSS-#8-32-3/4 No.8-32UNC 3/4 0.27 0.164 0.88 9/64 1.5 10 2.7 CAD 请求报价
SVSS-#8-32-7/8 No.8-32UNC 7/8 0.27 0.164 0.88 9/64 1.5 10 2.9 CAD 请求报价
SVSS-#8-32-1 No.8-32UNC 1 0.27 0.164 0.88 9/64 1.5 10 3.2 CAD 请求报价
SVSS-#10-24-1/4 No.10-24UNC 1/4 0.312 0.19 0.88 5/32 1.5 10 2.3 CAD 请求报价
SVSS-#10-24-5/16 No.10-24UNC 5/16 0.312 0.19 0.88 5/32 1.5 10 2.5 CAD 请求报价
SVSS-#10-24-3/8 No.10-24UNC 3/8 0.312 0.19 0.88 5/32 1.5 10 2.6 CAD 请求报价
SVSS-#10-24-1/2 No.10-24UNC 1/2 0.312 0.19 0.88 5/32 1.5 10 3 CAD 请求报价
SVSS-#10-24-5/8 No.10-24UNC 5/8 0.312 0.19 0.88 5/32 1.5 10 3.3 CAD 请求报价
SVSS-#10-24-3/4 No.10-24UNC 3/4 0.312 0.19 0.88 5/32 1.5 10 3.7 CAD 请求报价
SVSS-#10-24-7/8 No.10-24UNC 7/8 0.312 0.19 0.88 5/32 1.5 10 4.1 CAD 请求报价
SVSS-#10-24-1 No.10-24UNC 1 0.312 0.19 0.88 5/32 1.5 10 4.4 CAD 请求报价
SVSS-#10-32-1/4 No.10-32UNF 1/4 0.312 0.19 0.88 5/32 1.5 10 2.3 CAD 请求报价
SVSS-#10-32-5/16 No.10-32UNF 5/16 0.312 0.19 0.88 5/32 1.5 10 2.5 CAD 请求报价
SVSS-#10-32-3/8 No.10-32UNF 3/8 0.312 0.19 0.88 5/32 1.5 10 2.7 CAD 请求报价
SVSS-#10-32-1/2 No.10-32UNF 1/2 0.312 0.19 0.88 5/32 1.5 10 3.1 CAD 请求报价
SVSS-#10-32-5/8 No.10-32UNF 5/8 0.312 0.19 0.88 5/32 1.5 10 3.5 CAD 请求报价
SVSS-#10-32-3/4 No.10-32UNF 3/4 0.312 0.19 0.88 5/32 1.5 10 3.8 CAD 请求报价
SVSS-#10-32-7/8 No.10-32UNF 7/8 0.312 0.19 0.88 5/32 1.5 10 4.2 CAD 请求报价
SVSS-#10-32-1 No.10-32UNF 1 0.312 0.19 0.88 5/32 1.5 10 4.6 CAD 请求报价
SVSS-1/4-20-1/4 1/4-20UNC 1/4 0.375 0.25 1 3/16 2 10 4.3 CAD 请求报价
SVSS-1/4-20-5/16 1/4-20UNC 5/16 0.375 0.25 1 3/16 2 10 4.6 CAD 请求报价
SVSS-1/4-20-3/8 1/4-20UNC 3/8 0.375 0.25 1 3/16 2 10 4.9 CAD 请求报价
SVSS-1/4-20-1/2 1/4-20UNC 1/2 0.375 0.25 1 3/16 2 10 5.6 CAD 请求报价
SVSS-1/4-20-5/8 1/4-20UNC 5/8 0.375 0.25 1 3/16 2 10 6.2 CAD 请求报价
SVSS-1/4-20-3/4 1/4-20UNC 3/4 0.375 0.25 1 3/16 2 10 6.8 CAD 请求报价
SVSS-1/4-20-7/8 1/4-20UNC 7/8 0.375 0.25 1 3/16 2 10 7.4 CAD 请求报价
SVSS-1/4-20-1 1/4-20UNC 1 0.375 0.25 1 3/16 2 10 8.1 CAD 请求报价
SVSS-1/4-20-1-1/4 1/4-20UNC 1-1/4 0.375 0.25 1 3/16 2 10 9.3 CAD 请求报价
SVSS-1/4-20-1-1/2 1/4-20UNC 1-1/2 0.375 0.25 1 3/16 2 10 11 CAD 请求报价
SVSS-1/4-20-1-3/4 1/4-20UNC 1-3/4 0.375 0.25 1 3/16 2 10 12 CAD 请求报价
SVSS-1/4-20-2 1/4-20UNC 2 0.375 0.25 1 3/16 2 10 13 CAD 请求报价

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。


相关服务

材质、表面处理

SVSS(INCH)
主体 相当于SUS304
强度等级 A2-50

用途

真空设备/真空容器/FPD生产设备/半导体生产设备/电子显微镜

特点

  • 排气孔便于排出仪器或设备的螺纹孔底部积压的气体，有助于对真空装置抽真空。
  • 英制螺纹型。
  • 排气孔的加工采用了对金属组织影响很小的加工方法。可抑制使用时的脆性破坏以及真空环境下气体的产生。
  • 已实施无尘洗净、无尘包装。⇒无尘洗净、无尘包装服务
