十字槽超极短头螺栓

Super Ultra Low Profile Cross Recessed Machine Screws

SECS

安全注意事项

符号RoHS指令

  • 空间
  • 装饰

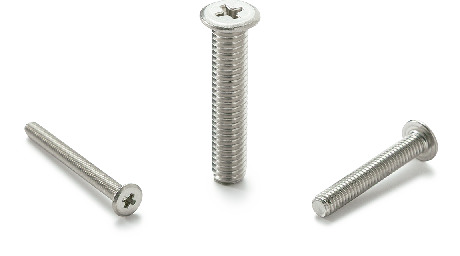

SECS十字槽超极短头螺栓

形状図

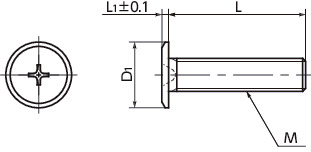

SECS十字槽超极短头螺栓寸法図

尺寸・CAD

选择

M（粗牙）
螺纹公称直径
所有
M3
M4
M5
M6
L
所有
4
5
6
8
10
12
16
20
25
30

单位 : mm

型号 M（粗牙）
螺纹公称直径		 螺距 L D1 L1 十字槽型号 最大紧固
扭矩
(N・m)＊1		 每包数量 质量
(g)		 CAD下载 请求报价
SECS-M3-4 M3 0.5 4 6 0.8 1 0.63 50 0.32 CAD 请求报价
SECS-M3-5 M3 0.5 5 6 0.8 1 0.63 50 0.34 CAD 请求报价
SECS-M3-6 M3 0.5 6 6 0.8 1 0.63 50 0.36 CAD 请求报价
SECS-M3-8 M3 0.5 8 6 0.8 1 0.63 50 0.38 CAD 请求报价
SECS-M3-10 M3 0.5 10 6 0.8 1 0.63 50 0.42 CAD 请求报价
SECS-M3-12 M3 0.5 12 6 0.8 1 0.63 50 0.46 CAD 请求报价
SECS-M3-16 M3 0.5 16 6 0.8 1 0.63 50 0.52 CAD 请求报价
SECS-M3-20 M3 0.5 20 6 0.8 1 0.63 50 0.63 CAD 请求报价
SECS-M3-25 M3 0.5 25 6 0.8 1 0.63 50 0.93 CAD 请求报价
SECS-M3-30 M3 0.5 30 6 0.8 1 0.63 50 0.95 CAD 请求报价
SECS-M4-6 M4 0.7 6 8 0.9 2 1.05 50 0.97 CAD 请求报价
SECS-M4-8 M4 0.7 8 8 0.9 2 1.05 50 0.98 CAD 请求报价
SECS-M4-10 M4 0.7 10 8 0.9 2 1.05 50 1.2 CAD 请求报价
SECS-M4-12 M4 0.7 12 8 0.9 2 1.05 50 1.4 CAD 请求报价
SECS-M4-16 M4 0.7 16 8 0.9 2 1.05 50 1.7 CAD 请求报价
SECS-M4-20 M4 0.7 20 8 0.9 2 1.05 50 1.6 CAD 请求报价
SECS-M4-25 M4 0.7 25 8 0.9 2 1.05 50 1.6 CAD 请求报价
SECS-M5-6 M5 0.8 6 9 1 2 1.47 50 1.9 CAD 请求报价
SECS-M5-8 M5 0.8 8 9 1 2 1.47 50 2.1 CAD 请求报价
SECS-M5-10 M5 0.8 10 9 1 2 1.47 50 2.4 CAD 请求报价
SECS-M5-12 M5 0.8 12 9 1 2 1.47 50 2.8 CAD 请求报价
SECS-M5-16 M5 0.8 16 9 1 2 1.47 50 2.2 CAD 请求报价
SECS-M5-20 M5 0.8 20 9 1 2 1.47 50 2.8 CAD 请求报价
SECS-M5-25 M5 0.8 25 9 1 2 1.47 50 2.9 CAD 请求报价
SECS-M5-30 M5 0.8 30 9 1 2 1.47 50 2.9 CAD 请求报价
SECS-M6-10 M6 1 10 10 1.2 2 3 20 3.4 CAD 请求报价
SECS-M6-12 M6 1 12 10 1.2 2 3 20 3.8 CAD 请求报价
SECS-M6-16 M6 1 16 10 1.2 2 3 20 4.4 CAD 请求报价
SECS-M6-20 M6 1 20 10 1.2 2 3 20 5 CAD 请求报价
SECS-M6-25 M6 1 25 10 1.2 2 3 20 5.5 CAD 请求报价
SECS-M6-30 M6 1 30 10 1.2 2 3 20 6 CAD 请求报价

＊1：　表中数值仅供参考，并非保证值。

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。


相关服务

材质、表面处理

SECS
主体 SUSXM7（相当于SUS304）
强度等级 A2-50

用途

设备、装置的省空间化

特点

  • 十字槽超极短头螺栓。
  • 可节省设备与装置的空间或用于上部空间有限的部位。
  • 还备有采用特殊十字槽的SEQS，更不易滑脱。还有M3・M4的部分L尺寸产品。SEQS
