内六角短头螺栓（带尼龙熔敷）

Low Profile Socket Head Cap Screws with Nylon Patch

SLH-TZB-ALK

安全注意事项

符号RoHS指令

  • 空间
  • 防松件

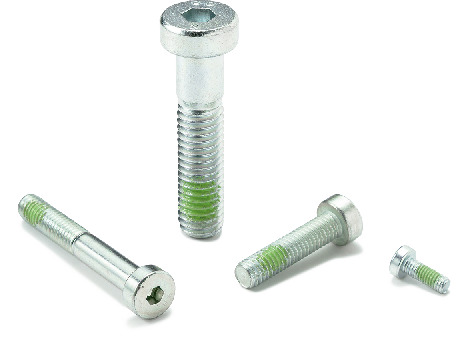

SLH-TZB-ALK内六角短头螺栓（带尼龙熔敷）

形状図

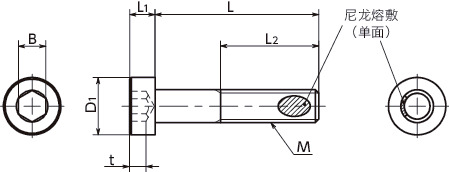

SLH-TZB-ALK内六角短头螺栓（带尼龙熔敷）寸法図

尺寸・CAD

选择

M（粗牙）
螺纹公称直径
所有
M2
M2.5
M3
M4
M5
M6
M8
M10
L
所有
5
6
8
10
12
16
20
25
30
35

单位 : mm

型号 M（粗牙）
螺纹公称直径		 螺距 L D1 L1 B t L2 最大紧固
扭矩
(N・m)		 每包数量 质量
(g)		 CAD下载 请求报价
SLH-M2-5-TZB-ALK M2 0.4 5 3.8 1.3 1.3 0.7 全螺纹 0.3 50 0.13 CAD 请求报价
SLH-M2-6-TZB-ALK M2 0.4 6 3.8 1.3 1.3 0.7 全螺纹 0.3 50 0.15 CAD 请求报价
SLH-M2-8-TZB-ALK M2 0.4 8 3.8 1.3 1.3 0.7 全螺纹 0.3 50 0.19 CAD 请求报价
SLH-M2-10-TZB-ALK M2 0.4 10 3.8 1.3 1.3 0.7 全螺纹 0.3 50 0.23 CAD 请求报价
SLH-M2-12-TZB-ALK M2 0.4 12 3.8 1.3 1.3 0.7 全螺纹 0.3 50 0.29 CAD 请求报价
SLH-M2.5-5-TZB-ALK M2.5 0.45 5 4.5 1.6 1.5 1 全螺纹 0.5 50 0.26 CAD 请求报价
SLH-M2.5-6-TZB-ALK M2.5 0.45 6 4.5 1.6 1.5 1 全螺纹 0.5 50 0.29 CAD 请求报价
SLH-M2.5-8-TZB-ALK M2.5 0.45 8 4.5 1.6 1.5 1 全螺纹 0.5 50 0.35 CAD 请求报价
SLH-M2.5-10-TZB-ALK M2.5 0.45 10 4.5 1.6 1.5 1 全螺纹 0.5 50 0.41 CAD 请求报价
SLH-M2.5-12-TZB-ALK M2.5 0.45 12 4.5 1.6 1.5 1 全螺纹 0.5 50 0.47 CAD 请求报价
SLH-M3-6-TZB-ALK M3 0.5 6 5.5 2 2 1.5 全螺纹 1.4 50 0.53 CAD 请求报价
SLH-M3-8-TZB-ALK M3 0.5 8 5.5 2 2 1.5 全螺纹 1.4 50 0.62 CAD 请求报价
SLH-M3-10-TZB-ALK M3 0.5 10 5.5 2 2 1.5 全螺纹 1.4 50 0.7 CAD 请求报价
SLH-M3-12-TZB-ALK M3 0.5 12 5.5 2 2 1.5 全螺纹 1.4 50 0.78 CAD 请求报价
SLH-M4-8-TZB-ALK M4 0.7 8 7 2.8 2.5 2.3 全螺纹 3.4 50 1.3 CAD 请求报价
SLH-M4-10-TZB-ALK M4 0.7 10 7 2.8 2.5 2.3 全螺纹 3.4 50 1.4 CAD 请求报价
SLH-M4-12-TZB-ALK M4 0.7 12 7 2.8 2.5 2.3 全螺纹 3.4 50 1.6 CAD 请求报价
SLH-M4-16-TZB-ALK M4 0.7 16 7 2.8 2.5 2.3 全螺纹 3.4 50 1.9 CAD 请求报价
SLH-M4-20-TZB-ALK M4 0.7 20 7 2.8 2.5 2.3 全螺纹 3.4 50 2.3 CAD 请求报价
SLH-M4-25-TZB-ALK M4 0.7 25 7 2.8 2.5 2.3 全螺纹 3.4 50 2.8 CAD 请求报价
SLH-M4-30-TZB-ALK M4 0.7 30 7 2.8 2.5 2.3 14 3.4 50 3.3 CAD 请求报价
SLH-M5-8-TZB-ALK M5 0.8 8 8.5 3.5 3 2.7 全螺纹 6 50 1.8 CAD 请求报价
SLH-M5-10-TZB-ALK M5 0.8 10 8.5 3.5 3 2.7 全螺纹 6 50 2 CAD 请求报价
SLH-M5-12-TZB-ALK M5 0.8 12 8.5 3.5 3 2.7 全螺纹 6 50 2.3 CAD 请求报价
SLH-M5-16-TZB-ALK M5 0.8 16 8.5 3.5 3 2.7 全螺纹 6 50 2.8 CAD 请求报价
SLH-M5-20-TZB-ALK M5 0.8 20 8.5 3.5 3 2.7 全螺纹 6 50 3.3 CAD 请求报价
SLH-M5-25-TZB-ALK M5 0.8 25 8.5 3.5 3 2.7 全螺纹 6 50 4.1 CAD 请求报价
SLH-M5-30-TZB-ALK M5 0.8 30 8.5 3.5 3 2.7 16 6 50 4.9 CAD 请求报价
SLH-M5-35-TZB-ALK M5 0.8 35 8.5 3.5 3 2.7 16 6 50 5.7 CAD 请求报价
SLH-M6-10-TZB-ALK M6 1 10 10 4 4 3 全螺纹 10 20 3.5 CAD 请求报价
SLH-M6-12-TZB-ALK M6 1 12 10 4 4 3 全螺纹 10 20 3.8 CAD 请求报价
SLH-M6-16-TZB-ALK M6 1 16 10 4 4 3 全螺纹 10 20 4.5 CAD 请求报价
SLH-M6-20-TZB-ALK M6 1 20 10 4 4 3 全螺纹 10 20 5.3 CAD 请求报价
SLH-M6-25-TZB-ALK M6 1 25 10 4 4 3 全螺纹 10 20 6.4 CAD 请求报价
SLH-M6-30-TZB-ALK M6 1 30 10 4 4 3 18 10 20 7.1 CAD 请求报价
SLH-M6-35-TZB-ALK M6 1 35 10 4 4 3 18 10 20 8.7 CAD 请求报价
SLH-M8-12-TZB-ALK M8 1.25 12 13 5 5 3.8 全螺纹 27 20 7.8 CAD 请求报价
SLH-M8-16-TZB-ALK M8 1.25 16 13 5 5 3.8 全螺纹 27 20 9 CAD 请求报价
SLH-M8-20-TZB-ALK M8 1.25 20 13 5 5 3.8 全螺纹 27 20 10 CAD 请求报价
SLH-M8-25-TZB-ALK M8 1.25 25 13 5 5 3.8 全螺纹 27 20 12 CAD 请求报价
SLH-M8-30-TZB-ALK M8 1.25 30 13 5 5 3.8 全螺纹 27 20 14 CAD 请求报价
SLH-M8-35-TZB-ALK M8 1.25 35 13 5 5 3.8 22 27 20 16 CAD 请求报价
SLH-M10-16-TZB-ALK M10 1.5 16 16 6 6 4.5 全螺纹 46 10 15 CAD 请求报价
SLH-M10-20-TZB-ALK M10 1.5 20 16 6 6 4.5 全螺纹 46 10 17 CAD 请求报价
SLH-M10-25-TZB-ALK M10 1.5 25 16 6 6 4.5 全螺纹 46 10 19 CAD 请求报价
SLH-M10-30-TZB-ALK M10 1.5 30 16 6 6 4.5 全螺纹 46 10 22 CAD 请求报价
SLH-M10-35-TZB-ALK M10 1.5 35 16 6 6 4.5 全螺纹 46 10 24 CAD 请求报价

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。


相关服务

材质、表面处理

SLH-TZB-ALK
主体 SWCH45K
三价铬酸盐处理
尼龙熔敷 尼龙11
强度等级 8.8

用途

设备、装置的省空间化
防止螺丝回转、脱落

特点

  • 带尼龙熔敷的内六角短头螺栓。
  • 通过螺丝部熔敷的尼龙的摩擦阻力来抑制螺丝回转。
  • 由于可抑制回转，即使已失去连接力，仍可以防止螺丝脱落。
  • 尼龙熔敷的耐热温度为120℃。
  • 可节省设备与装置的空间或用于上部空间有限的部位。
