内六角短头螺栓（SUSXM7 / 带尼龙熔敷）

Low Profile Socket Head Cap Screws with Nylon Patch – Stainless Steel

SLHS-ALK

安全注意事项

符号RoHS指令

  • 空间
  • 防松件

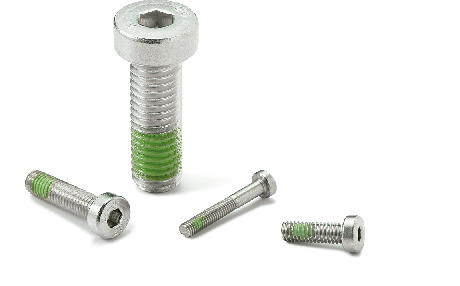

SLHS-ALK内六角短头螺栓（SUSXM7 / 带尼龙熔敷）

形状図

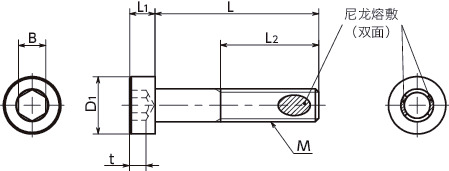

SLHS-ALK内六角短头螺栓（SUSXM7 / 带尼龙熔敷）寸法図

尺寸・CAD

选择

M（粗牙）
螺纹公称直径
所有
M2
M2.5
M3
M4
M5
M6
M8
M10
L
所有
5
6
8
10
12
16
20
25
30
35
40
45
50

单位 : mm

型号 M（粗牙）
螺纹公称直径		 螺距 L D1 L1 B t L2 最大紧固
扭矩
(N・m)		 每包数量 质量
(g)		 CAD下载 请求报价
SLHS-M2-5-ALK M2 0.4 5 3.8 1.3 1.3 0.7 全螺纹 0.18 50 0.13 CAD 请求报价
SLHS-M2-6-ALK M2 0.4 6 3.8 1.3 1.3 0.7 全螺纹 0.18 50 0.15 CAD 请求报价
SLHS-M2-8-ALK M2 0.4 8 3.8 1.3 1.3 0.7 全螺纹 0.18 50 0.19 CAD 请求报价
SLHS-M2-10-ALK M2 0.4 10 3.8 1.3 1.3 0.7 全螺纹 0.18 50 0.23 CAD 请求报价
SLHS-M2-12-ALK M2 0.4 12 3.8 1.3 1.3 0.7 全螺纹 0.18 50 0.29 CAD 请求报价
SLHS-M2.5-5-ALK M2.5 0.45 5 4.5 1.6 1.5 1 全螺纹 0.36 50 0.26 CAD 请求报价
SLHS-M2.5-6-ALK M2.5 0.45 6 4.5 1.6 1.5 1 全螺纹 0.36 50 0.29 CAD 请求报价
SLHS-M2.5-8-ALK M2.5 0.45 8 4.5 1.6 1.5 1 全螺纹 0.36 50 0.35 CAD 请求报价
SLHS-M2.5-10-ALK M2.5 0.45 10 4.5 1.6 1.5 1 全螺纹 0.36 50 0.41 CAD 请求报价
SLHS-M2.5-12-ALK M2.5 0.45 12 4.5 1.6 1.5 1 全螺纹 0.36 50 0.47 CAD 请求报价
SLHS-M3-5-ALK M3 0.5 5 5.5 2 2 1.5 全螺纹 0.6 50 0.5 CAD 请求报价
SLHS-M3-6-ALK M3 0.5 6 5.5 2 2 1.5 全螺纹 0.6 50 0.53 CAD 请求报价
SLHS-M3-8-ALK M3 0.5 8 5.5 2 2 1.5 全螺纹 0.6 50 0.62 CAD 请求报价
SLHS-M3-10-ALK M3 0.5 10 5.5 2 2 1.5 全螺纹 0.6 50 0.7 CAD 请求报价
SLHS-M3-12-ALK M3 0.5 12 5.5 2 2 1.5 全螺纹 0.6 50 0.78 CAD 请求报价
SLHS-M3-16-ALK M3 0.5 16 5.5 2 2 1.5 全螺纹 0.6 50 0.98 CAD 请求报价
SLHS-M3-20-ALK M3 0.5 20 5.5 2 2 1.5 12 0.6 50 1.2 CAD 请求报价
SLHS-M4-6-ALK M4 0.7 6 7 2.8 2.5 2.3 全螺纹 1.5 50 1.1 CAD 请求报价
SLHS-M4-8-ALK M4 0.7 8 7 2.8 2.5 2.3 全螺纹 1.5 50 1.3 CAD 请求报价
SLHS-M4-10-ALK M4 0.7 10 7 2.8 2.5 2.3 全螺纹 1.5 50 1.4 CAD 请求报价
SLHS-M4-12-ALK M4 0.7 12 7 2.8 2.5 2.3 全螺纹 1.5 50 1.6 CAD 请求报价
SLHS-M4-16-ALK M4 0.7 16 7 2.8 2.5 2.3 全螺纹 1.5 50 1.9 CAD 请求报价
SLHS-M4-20-ALK M4 0.7 20 7 2.8 2.5 2.3 全螺纹 1.5 50 2.3 CAD 请求报价
SLHS-M4-25-ALK M4 0.7 25 7 2.8 2.5 2.3 全螺纹 1.5 50 2.8 CAD 请求报价
SLHS-M5-8-ALK M5 0.8 8 8.5 3.5 3 2.7 全螺纹 3.1 50 1.8 CAD 请求报价
SLHS-M5-10-ALK M5 0.8 10 8.5 3.5 3 2.7 全螺纹 3.1 50 2 CAD 请求报价
SLHS-M5-12-ALK M5 0.8 12 8.5 3.5 3 2.7 全螺纹 3.1 50 2.3 CAD 请求报价
SLHS-M5-16-ALK M5 0.8 16 8.5 3.5 3 2.7 全螺纹 3.1 50 2.8 CAD 请求报价
SLHS-M5-20-ALK M5 0.8 20 8.5 3.5 3 2.7 全螺纹 3.1 50 3.3 CAD 请求报价
SLHS-M5-25-ALK M5 0.8 25 8.5 3.5 3 2.7 全螺纹 3.1 50 4.1 CAD 请求报价
SLHS-M5-30-ALK M5 0.8 30 8.5 3.5 3 2.7 16 3.1 50 4.9 CAD 请求报价
SLHS-M5-35-ALK M5 0.8 35 8.5 3.5 3 2.7 16 3.1 50 5.7 CAD 请求报价
SLHS-M6-8-ALK M6 1 8 10 4 4 3 全螺纹 5.3 20 3.1 CAD 请求报价
SLHS-M6-10-ALK M6 1 10 10 4 4 3 全螺纹 5.3 20 3.5 CAD 请求报价
SLHS-M6-12-ALK M6 1 12 10 4 4 3 全螺纹 5.3 20 3.8 CAD 请求报价
SLHS-M6-16-ALK M6 1 16 10 4 4 3 全螺纹 5.3 20 4.5 CAD 请求报价
SLHS-M6-20-ALK M6 1 20 10 4 4 3 全螺纹 5.3 20 5.3 CAD 请求报价
SLHS-M6-25-ALK M6 1 25 10 4 4 3 全螺纹 5.3 20 6.4 CAD 请求报价
SLHS-M6-30-ALK M6 1 30 10 4 4 3 18 5.3 20 7.1 CAD 请求报价
SLHS-M6-35-ALK M6 1 35 10 4 4 3 18 5.3 20 8.7 CAD 请求报价
SLHS-M6-40-ALK M6 1 40 10 4 4 3 18 5.3 20 9.8 CAD 请求报价
SLHS-M6-45-ALK M6 1 45 10 4 4 3 18 5.3 20 11 CAD 请求报价
SLHS-M8-10-ALK M8 1.25 10 13 5 5 3.8 全螺纹 12 20 7.2 CAD 请求报价
SLHS-M8-12-ALK M8 1.25 12 13 5 5 3.8 全螺纹 12 20 7.8 CAD 请求报价
SLHS-M8-16-ALK M8 1.25 16 13 5 5 3.8 全螺纹 12 20 9 CAD 请求报价
SLHS-M8-20-ALK M8 1.25 20 13 5 5 3.8 全螺纹 12 20 10 CAD 请求报价
SLHS-M8-25-ALK M8 1.25 25 13 5 5 3.8 全螺纹 12 20 12 CAD 请求报价
SLHS-M8-30-ALK M8 1.25 30 13 5 5 3.8 全螺纹 12 20 14 CAD 请求报价
SLHS-M8-35-ALK M8 1.25 35 13 5 5 3.8 22 12 20 16 CAD 请求报价
SLHS-M8-40-ALK M8 1.25 40 13 5 5 3.8 22 12 20 18 CAD 请求报价
SLHS-M8-45-ALK M8 1.25 45 13 5 5 3.8 22 12 20 20 CAD 请求报价
SLHS-M8-50-ALK M8 1.25 50 13 5 5 3.8 22 12 20 22 CAD 请求报价
SLHS-M10-16-ALK M10 1.5 16 16 6 6 4.5 全螺纹 25 10 15 CAD 请求报价
SLHS-M10-20-ALK M10 1.5 20 16 6 6 4.5 全螺纹 25 10 17 CAD 请求报价
SLHS-M10-25-ALK M10 1.5 25 16 6 6 4.5 全螺纹 25 10 19 CAD 请求报价
SLHS-M10-30-ALK M10 1.5 30 16 6 6 4.5 全螺纹 25 10 22 CAD 请求报价
SLHS-M10-35-ALK M10 1.5 35 16 6 6 4.5 全螺纹 25 10 24 CAD 请求报价
SLHS-M10-40-ALK M10 1.5 40 16 6 6 4.5 全螺纹 25 10 27 CAD 请求报价
SLHS-M10-45-ALK M10 1.5 45 16 6 6 4.5 32 25 10 30 CAD 请求报价
SLHS-M10-50-ALK M10 1.5 50 16 6 6 4.5 32 25 10 33 CAD 请求报价

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。


相关服务

材质、表面处理

SLHS-ALK
主体 SUSXM7（相当于SUS304）
尼龙熔敷 尼龙11
强度等级 A2-50以上

用途

设备、装置的省空间化
防止螺丝回转、脱落

特点

  • 带尼龙熔敷的内六角短头螺栓。
  • 通过螺丝部熔敷的尼龙的摩擦阻力来抑制螺丝回转。
  • 由于可抑制回转，即使已失去连接力，仍可以防止螺丝脱落。
  • 尼龙熔敷的耐热温度为120℃。
  • 可节省设备与装置的空间或用于上部空间有限的部位。
