梅花槽短头螺栓（带尼龙熔敷）

Low Profile Hexalobular Socket Head Cap Screws with Nylon Patch

SLTS-ALK

安全注意事项

符号RoHS指令

  • 空间
  • 防松件
  • 防止紧固孔损坏

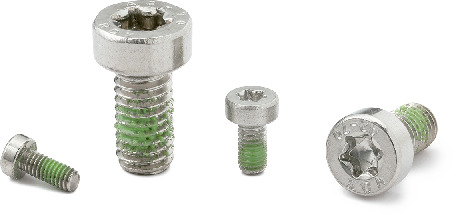

SLTS-ALK梅花槽短头螺栓（带尼龙熔敷）

形状図

SLTS-ALK梅花槽短头螺栓（带尼龙熔敷）寸法図

尺寸・CAD

选择

M（粗牙）
螺纹公称直径
所有
M2
M2.5
M3
M4
M5
M6
L
所有
4
5
6
8
10
12
16
20
25
30

单位 : mm

型号 M（粗牙）
螺纹公称直径		 螺距 L D1 L1 t 梅花槽
序号
No.		 每包数量 质量
(g)		 CAD下载 请求报价
SLTS-M2-4-ALK M2 0.4 4 3.8 1.55 0.84 6 50 0.11 CAD 请求报价
SLTS-M2-5-ALK M2 0.4 5 3.8 1.55 0.84 6 50 0.13 CAD 请求报价
SLTS-M2-6-ALK M2 0.4 6 3.8 1.55 0.84 6 50 0.15 CAD 请求报价
SLTS-M2-8-ALK M2 0.4 8 3.8 1.55 0.84 6 50 0.19 CAD 请求报价
SLTS-M2-10-ALK M2 0.4 10 3.8 1.55 0.84 6 50 0.23 CAD 请求报价
SLTS-M2.5-5-ALK M2.5 0.45 5 4.5 1.85 0.91 8 50 0.26 CAD 请求报价
SLTS-M2.5-6-ALK M2.5 0.45 6 4.5 1.85 0.91 8 50 0.29 CAD 请求报价
SLTS-M2.5-8-ALK M2.5 0.45 8 4.5 1.85 0.91 8 50 0.35 CAD 请求报价
SLTS-M2.5-10-ALK M2.5 0.45 10 4.5 1.85 0.91 8 50 0.41 CAD 请求报价
SLTS-M2.5-12-ALK M2.5 0.45 12 4.5 1.85 0.91 8 50 0.47 CAD 请求报价
SLTS-M3-6-ALK M3 0.5 6 5.5 2.4 1.27 10 50 0.53 CAD 请求报价
SLTS-M3-8-ALK M3 0.5 8 5.5 2.4 1.27 10 50 0.62 CAD 请求报价
SLTS-M3-10-ALK M3 0.5 10 5.5 2.4 1.27 10 50 0.7 CAD 请求报价
SLTS-M3-12-ALK M3 0.5 12 5.5 2.4 1.27 10 50 0.78 CAD 请求报价
SLTS-M3-16-ALK M3 0.5 16 5.5 2.4 1.27 10 50 0.98 CAD 请求报价
SLTS-M4-6-ALK M4 0.7 6 7 3.1 1.66 20 50 1.1 CAD 请求报价
SLTS-M4-8-ALK M4 0.7 8 7 3.1 1.66 20 50 1.3 CAD 请求报价
SLTS-M4-10-ALK M4 0.7 10 7 3.1 1.66 20 50 1.4 CAD 请求报价
SLTS-M4-12-ALK M4 0.7 12 7 3.1 1.66 20 50 1.6 CAD 请求报价
SLTS-M4-16-ALK M4 0.7 16 7 3.1 1.66 20 50 1.9 CAD 请求报价
SLTS-M4-20-ALK M4 0.7 20 7 3.1 1.66 20 50 2.3 CAD 请求报价
SLTS-M5-8-ALK M5 0.8 8 8.5 3.65 1.91 25 50 1.8 CAD 请求报价
SLTS-M5-10-ALK M5 0.8 10 8.5 3.65 1.91 25 50 2 CAD 请求报价
SLTS-M5-12-ALK M5 0.8 12 8.5 3.65 1.91 25 50 2.3 CAD 请求报价
SLTS-M5-16-ALK M5 0.8 16 8.5 3.65 1.91 25 50 2.8 CAD 请求报价
SLTS-M5-20-ALK M5 0.8 20 8.5 3.65 1.91 25 50 3.3 CAD 请求报价
SLTS-M5-25-ALK M5 0.8 25 8.5 3.65 1.91 25 50 4.1 CAD 请求报价
SLTS-M6-8-ALK M6 1 8 10 4.4 2.29 30 20 3.1 CAD 请求报价
SLTS-M6-10-ALK M6 1 10 10 4.4 2.29 30 20 3.5 CAD 请求报价
SLTS-M6-12-ALK M6 1 12 10 4.4 2.29 30 20 3.8 CAD 请求报价
SLTS-M6-16-ALK M6 1 16 10 4.4 2.29 30 20 4.5 CAD 请求报价
SLTS-M6-20-ALK M6 1 20 10 4.4 2.29 30 20 5.3 CAD 请求报价
SLTS-M6-25-ALK M6 1 25 10 4.4 2.29 30 20 6.4 CAD 请求报价
SLTS-M6-30-ALK M6 1 30 10 4.4 2.29 30 20 7.1 CAD 请求报价

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。


相关服务

材质、表面处理

SLTS-ALK
主体 SUSXM7（相当于SUS304）
尼龙熔敷 尼龙11
强度等级 A2-50

用途

设备、装置的省空间化
防止螺丝头部破损
牢固紧固
防止螺丝回转、脱落

特点

  • 带尼龙熔敷的梅花槽＊1短头螺栓。
  • 梅花槽是能比十字槽承受更高紧固扭矩的形状。⇒梅花槽螺丝的特点
  • 不易因紧固而导致凹孔破损，可以安全、牢固地进行紧固。
  • 可节省设备与装置的空间或用于上部空间有限的部位。
  • 通过螺丝部熔敷的尼龙的摩擦阻力来抑制螺丝回转。
  • 由于可抑制回转，即使已失去连接力，仍可以防止螺丝脱落。
  • 尼龙熔敷的耐热温度为120℃。

＊1：　梅花槽的形状在JIS B 1015：2008（ISO 10664：2005）“外螺纹零部件用梅花槽”中有规定。
