内六角极短头螺栓（带尼龙熔敷）

Ultra Low Profile Socket Head Cap Screws with Nylon Patch

SSH-ALK

安全注意事项

符号RoHS指令

  • 空间
  • 防松件
  • 装饰

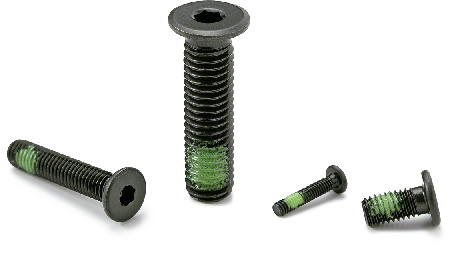

SSH-ALK内六角极短头螺栓（带尼龙熔敷）

形状図

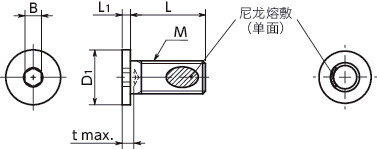

SSH-ALK内六角极短头螺栓（带尼龙熔敷）寸法図

尺寸・CAD

选择

M（粗牙）
螺纹公称直径
所有
M2
M2.5
M3
M4
M5
M6
M8
M10
L
所有
4
5
6
8
10
12
16
20
25
30

单位 : mm

型号 M（粗牙）
螺纹公称直径		 螺距 L D1 L1 B t 最大紧固
扭矩
(N・m)		 每包数量 质量
(g)		 CAD下载 请求报价
SSH-M2-4-ALK M2 0.4 4 4 1.1 1.3 1.2 0.3 10 0.11 CAD 请求报价
SSH-M2-5-ALK M2 0.4 5 4 1.1 1.3 1.2 0.3 10 0.13 CAD 请求报价
SSH-M2-6-ALK M2 0.4 6 4 1.1 1.3 1.2 0.3 10 0.15 CAD 请求报价
SSH-M2-8-ALK M2 0.4 8 4 1.1 1.3 1.2 0.3 10 0.19 CAD 请求报价
SSH-M2-10-ALK M2 0.4 10 4 1.1 1.3 1.2 0.3 10 0.23 CAD 请求报价
SSH-M2-12-ALK M2 0.4 12 4 1.1 1.3 1.2 0.3 10 0.29 CAD 请求报价
SSH-M2.5-4-ALK M2.5 0.45 4 5 1.3 1.3 1.5 0.4 10 0.23 CAD 请求报价
SSH-M2.5-5-ALK M2.5 0.45 5 5 1.3 1.3 1.5 0.4 10 0.26 CAD 请求报价
SSH-M2.5-6-ALK M2.5 0.45 6 5 1.3 1.3 1.5 0.4 10 0.29 CAD 请求报价
SSH-M2.5-8-ALK M2.5 0.45 8 5 1.3 1.3 1.5 0.4 10 0.35 CAD 请求报价
SSH-M2.5-10-ALK M2.5 0.45 10 5 1.3 1.3 1.5 0.4 10 0.41 CAD 请求报价
SSH-M2.5-12-ALK M2.5 0.45 12 5 1.3 1.3 1.5 0.4 10 0.47 CAD 请求报价
SSH-M3-4-ALK M3 0.5 4 6 1.3 1.5 2 0.7 10 0.36 CAD 请求报价
SSH-M3-5-ALK M3 0.5 5 6 1.3 1.5 2 0.7 10 0.4 CAD 请求报价
SSH-M3-6-ALK M3 0.5 6 6 1.3 1.5 2 0.7 10 0.44 CAD 请求报价
SSH-M3-8-ALK M3 0.5 8 6 1.3 1.5 2 0.7 10 0.53 CAD 请求报价
SSH-M3-10-ALK M3 0.5 10 6 1.3 1.5 2 0.7 10 0.61 CAD 请求报价
SSH-M3-12-ALK M3 0.5 12 6 1.3 1.5 2 0.7 10 0.69 CAD 请求报价
SSH-M4-6-ALK M4 0.7 6 8 1.5 2 2.5 1.7 10 0.89 CAD 请求报价
SSH-M4-8-ALK M4 0.7 8 8 1.5 2 2.5 1.7 10 1.02 CAD 请求报价
SSH-M4-10-ALK M4 0.7 10 8 1.5 2 2.5 1.7 10 1.16 CAD 请求报价
SSH-M4-12-ALK M4 0.7 12 8 1.5 2 2.5 1.7 10 1.3 CAD 请求报价
SSH-M4-16-ALK M4 0.7 16 8 1.5 2 2.5 1.7 10 1.58 CAD 请求报价
SSH-M4-20-ALK M4 0.7 20 8 1.5 2 2.5 1.7 10 1.58 CAD 请求报价
SSH-M5-6-ALK M5 0.8 6 9 1.5 3 3 6.2 10 1.18 CAD 请求报价
SSH-M5-8-ALK M5 0.8 8 9 1.5 3 3 6.2 10 1.4 CAD 请求报价
SSH-M5-10-ALK M5 0.8 10 9 1.5 3 3 6.2 10 1.62 CAD 请求报价
SSH-M5-12-ALK M5 0.8 12 9 1.5 3 3 6.2 10 1.87 CAD 请求报价
SSH-M5-16-ALK M5 0.8 16 9 1.5 3 3 6.2 10 2.33 CAD 请求报价
SSH-M5-20-ALK M5 0.8 20 9 1.5 3 3 6.2 10 2.81 CAD 请求报价
SSH-M5-25-ALK M5 0.8 25 9 1.5 3 3 6.2 10 2.81 CAD 请求报价
SSH-M6-6-ALK M6 1 6 10 1.5 3 4 6.3 10 1.69 CAD 请求报价
SSH-M6-8-ALK M6 1 8 10 1.5 3 4 6.3 10 1.94 CAD 请求报价
SSH-M6-10-ALK M6 1 10 10 1.5 3 4 6.3 10 2.19 CAD 请求报价
SSH-M6-12-ALK M6 1 12 10 1.5 3 4 6.3 10 2.51 CAD 请求报价
SSH-M6-16-ALK M6 1 16 10 1.5 3 4 6.3 10 3.27 CAD 请求报价
SSH-M6-20-ALK M6 1 20 10 1.5 3 4 6.3 10 3.89 CAD 请求报价
SSH-M6-25-ALK M6 1 25 10 1.5 3 4 6.3 10 4.77 CAD 请求报价
SSH-M6-30-ALK M6 1 30 10 1.5 3 4 6.3 10 5.65 CAD 请求报价
SSH-M8-8-ALK M8 1.25 8 13 1.5 4 5 14 10 3.2 CAD 请求报价
SSH-M8-10-ALK M8 1.25 10 13 1.5 4 5 14 10 3.82 CAD 请求报价
SSH-M8-12-ALK M8 1.25 12 13 1.5 4 5 14 10 4.44 CAD 请求报价
SSH-M8-16-ALK M8 1.25 16 13 1.5 4 5 14 10 5.6 CAD 请求报价
SSH-M8-20-ALK M8 1.25 20 13 1.5 4 5 14 10 6.85 CAD 请求报价
SSH-M8-25-ALK M8 1.25 25 13 1.5 4 5 14 10 8.38 CAD 请求报价
SSH-M8-30-ALK M8 1.25 30 13 1.5 4 5 14 10 9.9 CAD 请求报价
SSH-M10-10-ALK M10 1.5 10 16 1.5 5 6 27 10 5.59 CAD 请求报价
SSH-M10-12-ALK M10 1.5 12 16 1.5 5 6 27 10 6.55 CAD 请求报价
SSH-M10-16-ALK M10 1.5 16 16 1.5 5 6 27 10 8.47 CAD 请求报价
SSH-M10-20-ALK M10 1.5 20 16 1.5 5 6 27 10 10.62 CAD 请求报价
SSH-M10-25-ALK M10 1.5 25 16 1.5 5 6 27 10 13.01 CAD 请求报价
SSH-M10-30-ALK M10 1.5 30 16 1.5 5 6 27 10 15.48 CAD 请求报价

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。


相关服务

材质、表面处理

SSH-ALK
主体 SCM435
四氧化三铁保护膜（黑）
尼龙熔敷 尼龙11
强度等级 螺纹部：10.9
头部＊1：5.8（M2～M8）
　　　　4.8（M10）

＊1：　请勿超出最大紧固扭矩。虽然经过热处理提高了强度，但与螺纹部相比，头部的强度仍较小。


用途

设备、装置的省空间化
防止螺丝回转、脱落

特点

  • 带尼龙熔敷的内六角极短头螺栓。
  • 通过螺丝部熔敷的尼龙的摩擦阻力来抑制螺丝回转。
  • 由于可抑制回转，即使已失去连接力，仍可以防止螺丝脱落。
  • 尼龙熔敷的耐热温度为120℃。
  • 头部高度均在1.5mm以下。
  • 可节省设备与装置的空间或用于上部空间有限的部位。
