形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D1 | L1 | B | t | 最大紧固 扭矩＊1(N・m) |
拉伸断裂载荷（N） | 每包数量 | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SSHS-M3-4-UC-ALK | M3 | 0.5 | 4 | 6 | 1.3 | 1.5 | 2 | 0.39 | 1300 | 10 | 3.6 | CAD | 请求报价 |
| SSHS-M3-5-UC-ALK | M3 | 0.5 | 5 | 6 | 1.3 | 1.5 | 2 | 0.39 | 1300 | 10 | 4 | CAD | 请求报价 |
| SSHS-M3-6-UC-ALK | M3 | 0.5 | 6 | 6 | 1.3 | 1.5 | 2 | 0.39 | 1300 | 10 | 4.4 | CAD | 请求报价 |
| SSHS-M4-5-UC-ALK | M4 | 0.7 | 5 | 8 | 1.5 | 2 | 2.5 | 0.93 | 1420 | 10 | 8.3 | CAD | 请求报价 |
| SSHS-M4-6-UC-ALK | M4 | 0.7 | 6 | 8 | 1.5 | 2 | 2.5 | 0.93 | 1420 | 10 | 8.9 | CAD | 请求报价 |
| SSHS-M4-8-UC-ALK | M4 | 0.7 | 8 | 8 | 1.5 | 2 | 2.5 | 0.93 | 1420 | 10 | 10 | CAD | 请求报价 |
| SSHS-M5-6-UC-ALK | M5 | 0.8 | 6 | 9 | 1.5 | 3 | 3 | 1.8 | 3000 | 10 | 7.3 | CAD | 请求报价 |
| SSHS-M5-8-UC-ALK | M5 | 0.8 | 8 | 9 | 1.5 | 3 | 3 | 1.8 | 3000 | 10 | 9.8 | CAD | 请求报价 |
| SSHS-M5-10-UC-ALK | M5 | 0.8 | 10 | 9 | 1.5 | 3 | 3 | 1.8 | 3000 | 10 | 12 | CAD | 请求报价 |
| SSHS-M6-6-UC-ALK | M6 | 1 | 6 | 10 | 1.5 | 3 | 4 | 4.6 | 7770 | 10 | 12 | CAD | 请求报价 |
| SSHS-M6-8-UC-ALK | M6 | 1 | 8 | 10 | 1.5 | 3 | 4 | 4.6 | 7770 | 10 | 16 | CAD | 请求报价 |
| SSHS-M6-10-UC-ALK | M6 | 1 | 10 | 10 | 1.5 | 3 | 4 | 4.6 | 7770 | 10 | 19 | CAD | 请求报价 |
＊1： 表中数值仅供参考，并非保证值。
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。
相关服务
材质、表面处理
| SSHS-UC-ALK | |
|---|---|
| 主体 | SUSXM7（相当于SUS304） |
| 尼龙熔敷 | 尼龙11 |
| 强度等级 | A2-50 |
请勿超出最大紧固扭矩。
用途
设备、装置的省空间化防止螺丝回转、脱落
特点

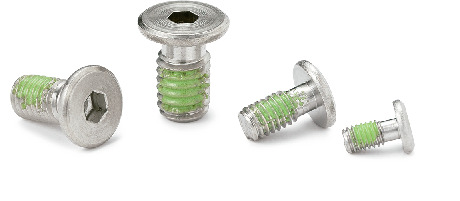

- 带尼龙熔敷的薄板固定用内六角极短头螺栓。
- 通过螺丝部熔敷的尼龙的摩擦阻力来抑制螺丝回转。
- 由于可抑制回转，即使已失去连接力，仍可以防止螺丝脱落。
- 尼龙熔敷的耐热温度为120℃。

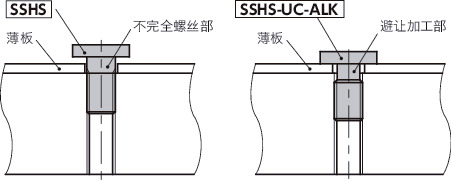

- SSHS-UC-ALK螺丝头下部分实施了避让加工，适用于固定薄板。可固定0.1mm以上的薄板。
- 头部高度均在1.5mm以下。可节省设备与装置的空间或用于上部空间有限的部位。
