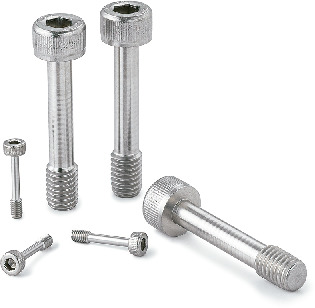

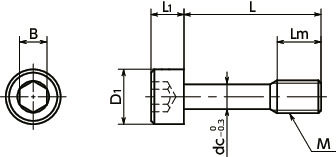

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | Lm | D1 | L1 | B | dc | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SSC-M5-12-FC | M5 | 0.8 | 12 | 6 | 8.5 | 5 | 4 | 3.9 | 3 | CAD | 请求报价 |
| SSC-M5-16-FC | M5 | 0.8 | 16 | 6 | 8.5 | 5 | 4 | 3.9 | 3.5 | CAD | 请求报价 |
| SSC-M5-20-FC | M5 | 0.8 | 20 | 6 | 8.5 | 5 | 4 | 3.9 | 4 | CAD | 请求报价 |
| SSC-M5-25-FC | M5 | 0.8 | 25 | 6 | 8.5 | 5 | 4 | 3.9 | 4.8 | CAD | 请求报价 |
材质、表面处理
| SSC-FC | |
|---|---|
| 主体 | SUSXM7（相当于SUS304） 氟涂层 |
| 强度等级 | A2-70 |
用途
固定保护盖、检查盖对应CE标志
机床/食品机械/电气、电子设备
使用注意事项
- 请将盖子侧的螺孔小径设定在dc尺寸以上。
- 请将盖子厚度设定在0.8mm以上。
安装示例
请在护罩上加工螺纹孔，将SSC-FC的螺纹部穿过。由于SSC-FC的螺纹部卡在盖子的螺孔上，即使从框架上卸下螺丝，SSC-FC也不会从盖子上脱落。
