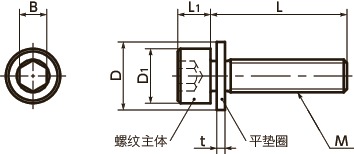

形状図
尺寸・CAD
单位 : mm
| 型号 | M | L | D1 | D | L1 | B | t | 毎包数量 | 质量 (g) |
CAD下载 |
|---|---|---|---|---|---|---|---|---|---|---|
| SNSQS-M3-8-PM | 3 | 8 | 5.5 | 7 | 3 | 2.5 | 0.5 | 1 | 0.92 | - |
| SNSQS-M3-10-PM | 3 | 10 | 5.5 | 7 | 3 | 2.5 | 0.5 | 1 | 1 | - |
| SNSQS-M3-12-PM | 3 | 12 | 5.5 | 7 | 3 | 2.5 | 0.5 | 1 | 1.1 | - |
| SNSQS-M3-16-PM | 3 | 16 | 5.5 | 7 | 3 | 2.5 | 0.5 | 1 | 1.3 | - |
| SNSQS-M4-10-PM | 4 | 10 | 7 | 9 | 4 | 3 | 0.8 | 1 | 2.1 | - |
| SNSQS-M4-12-PM | 4 | 12 | 7 | 9 | 4 | 3 | 0.8 | 1 | 2.3 | - |
| SNSQS-M4-16-PM | 4 | 16 | 7 | 9 | 4 | 3 | 0.8 | 1 | 2.6 | - |
| SNSQS-M4-20-PM | 4 | 20 | 7 | 9 | 4 | 3 | 0.8 | 1 | 3 | - |
| SNSQS-M5-12-PM | 5 | 12 | 8.5 | 10 | 5 | 4 | 1 | 1 | 3.4 | - |
| SNSQS-M5-16-PM | 5 | 16 | 8.5 | 10 | 5 | 4 | 1 | 1 | 3.9 | - |
| SNSQS-M5-20-PM | 5 | 20 | 8.5 | 10 | 5 | 4 | 1 | 1 | 4.5 | - |
| SNSQS-M5-25-PM | 5 | 25 | 8.5 | 10 | 5 | 4 | 1 | 1 | 5.2 | - |
| SNSQS-M6-12-PM | 6 | 12 | 10 | 12.5 | 6 | 5 | 1.5 | 1 | 6.2 | - |
| SNSQS-M6-16-PM | 6 | 16 | 10 | 12.5 | 6 | 5 | 1.5 | 1 | 6.9 | - |
| SNSQS-M6-20-PM | 6 | 20 | 10 | 12.5 | 6 | 5 | 1.5 | 1 | 7.6 | - |
| SNSQS-M6-25-PM | 6 | 25 | 10 | 12.5 | 6 | 5 | 1.5 | 1 | 8.7 | - |
相关服务
材质、表面处理
| SNSQS-PM | |
|---|---|
| 螺纹主体 | SUSXM7（相当于SUS304） |
| 螺纹主体强度等级 | A2-50 |
| 平垫圈 | NSSC-180（相当于SUS430J1L） |
用途
磁性检测对应食品机械/食品生产线/食品包装线
特点

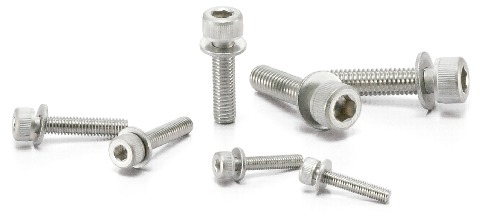

- 装入了带磁不锈钢制平垫圈的内六角圆柱头螺栓。
- 在食品机械或食品工厂，即使螺丝出现了脱落、混入的情况，也能检测磁性。
- 平垫圈被装入了螺丝头下，不会脱落。另外，无需进行平垫圈的装配操作。
- 平垫圈具有与SUS304同等的耐蚀性。
