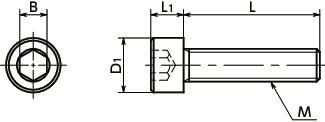

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D1 | L1 | B | 最大紧固 扭矩＊1(N・m) |
质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| SNSU-M4-8-AT | M4 | 0.7 | 8 | 7 | 4 | 3 | 2.9 | 2 | CAD | 请求报价 |
| SNSU-M4-10-AT | M4 | 0.7 | 10 | 7 | 4 | 3 | 2.9 | 2.2 | CAD | 请求报价 |
| SNSU-M4-12-AT | M4 | 0.7 | 12 | 7 | 4 | 3 | 2.9 | 2.4 | CAD | 请求报价 |
| SNSU-M4-16-AT | M4 | 0.7 | 16 | 7 | 4 | 3 | 2.9 | 2.8 | CAD | 请求报价 |
| SNSU-M4-20-AT | M4 | 0.7 | 20 | 7 | 4 | 3 | 2.9 | 3.2 | CAD | 请求报价 |
| SNSU-M4-25-AT | M4 | 0.7 | 25 | 7 | 4 | 3 | 2.9 | 3.7 | CAD | 请求报价 |
＊1： 表中数值仅供参考，并非保证值。
相关服务
材质、表面处理
| SNSU-AT | |
|---|---|
| 主体 | SUH660（相当于A286） |
用途
汽车、航空宇宙设备、机器人等的轻量化半导体生产设备/燃气轮机、蒸汽轮机/火力发电成套设备
特点

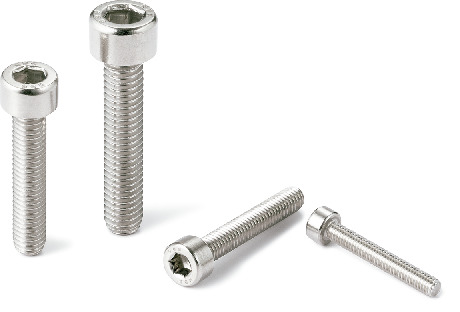

- SUH660制内六角圆柱头螺栓。
- SUH660是一种奥氏体类耐热钢，与主要用于高温环境的A286（ASTM标准）相当。
- 耐热温度为700℃。即使在高温环境下也能保持高强度。
- 每根螺丝的强度高，可以通过减小螺丝直径及削减个数，实现省空间化、轻量化。
- 可实现小型、轻量化的高比强度螺丝，请参阅“什么是比强度”。
- 相当于 JIS B1176、ISO 4762 和 DIN 912。
机械性质
| SUH660 | |
|---|---|
| 拉伸强度（N/mm2） | 900以上 |
| 0.2％承压力（N/mm2） | 590以上 |
| 伸长率（％） | 15以上 |
具有固溶热处理+时效处理材料的机械性质。
表中数值仅供参考，并非保证值。
请勿超出最大紧固扭矩。
确认安全性时，请务必事先在与实际情况相同的使用条件下进行试验。
