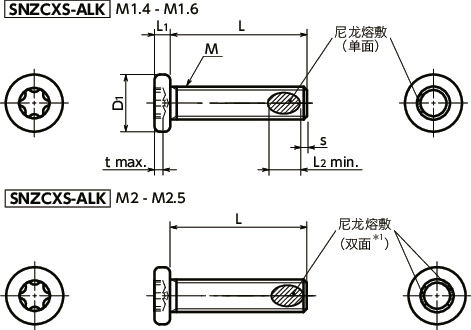

形状図
＊1： L尺寸小于4mm时，尼龙熔敷为单面。
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D1 | L1 | s＊1 | L2 min. | 适用扳手 | 适用钻子 | 梅花槽 序号No. |
t max. | 最大紧固 扭矩 （N・m） |
每包数量 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SNZCXS-M2.5-3-ALK | M2.5 | 0.45 | 3 | 4 | 0.8 | 0 | 2.5 | SKX-6 | SKXB-6 | 6 | 0.55 | 0.24 | 50 | 0.12 | CAD | 请求报价 |
| SNZCXS-M2.5-4-ALK | M2.5 | 0.45 | 4 | 4 | 0.8 | 0.9 | 2.5 | SKX-6 | SKXB-6 | 6 | 0.55 | 0.24 | 50 | 0.14 | CAD | 请求报价 |
| SNZCXS-M2.5-5-ALK | M2.5 | 0.45 | 5 | 4 | 0.8 | 0.9 | 2.5 | SKX-6 | SKXB-6 | 6 | 0.55 | 0.24 | 50 | 0.17 | CAD | 请求报价 |
| SNZCXS-M2.5-6-ALK | M2.5 | 0.45 | 6 | 4 | 0.8 | 0.9 | 2.5 | SKX-6 | SKXB-6 | 6 | 0.55 | 0.24 | 50 | 0.2 | CAD | 请求报价 |
| SNZCXS-M2.5-8-ALK | M2.5 | 0.45 | 8 | 4 | 0.8 | 0.9 | 2.5 | SKX-6 | SKXB-6 | 6 | 0.55 | 0.24 | 50 | 0.27 | CAD | 请求报价 |
| SNZCXS-M2.5-10-ALK | M2.5 | 0.45 | 10 | 4 | 0.8 | 0.9 | 2.5 | SKX-6 | SKXB-6 | 6 | 0.55 | 0.24 | 50 | 0.34 | CAD | 请求报价 |
＊1： L＜4时，s尺寸为0。
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。
相关服务
材质、表面处理
| SNZCXS-ALK | |
|---|---|
| 主体 | SUSXM7（相当于SUS304） |
| 尼龙熔敷 | 尼龙11 |
用途
设备、装置的省空间化/螺丝的防回转、防脱落小型精密仪器
特点

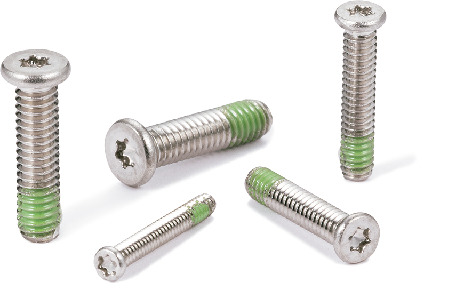

- M1.4-M2.5。带尼龙熔敷精密仪器用精密螺丝。
- 通过螺纹部熔敷的尼龙的摩擦阻力来抑制螺丝回转，即使失去连接力，也能防止螺丝脱落。
- 尼龙熔敷的耐热温度为120℃。
- 头部高度较低的盘头小螺钉型。可节省设备与装置的空间或用于上部空间有限的用途。
- 不易因紧固而导致螺丝头部破损，可以安全、牢固地进行紧固。
- 请将专用扳手SKX或专用螺丝批头SKXB与专用磁性螺丝刀SRD组合使用以进行安装、拆卸。
| 型号 | 适用扳手 | 适用钻子 |
|---|---|---|
| SNZCXS-M1.4-ALK | - | SKXB-3 |
| SNZCXS-M1.6-ALK | SKX-4 | SKXB-4 |
| SNZCXS-M2-ALK | SKX-5 | SKXB-5 |
| SNZCXS-M2.5-ALK | SKX-6 | SKXB-6 |
- 在狭窄场所安装、拆卸时，请使用对应窄处作业梅花槽扳手SKX-N。
-
生产通孔型、无尘洗净、特殊包装等特殊规格的商品。
⇒例如可以制作这样的螺丝
