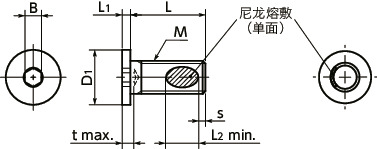

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D1 | L1 | B | t | s | L2 | 最大紧固 扭矩＊1 （N・m） |
每包数量 | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SSH-M6-6-EL-ALK | M6 | 1 | 6 | 10 | 1.5 | 3 | 4 | 0 | 5 | 6.3 | 10 | 1.5 | CAD | 请求报价 |
| SSH-M6-8-EL-ALK | M6 | 1 | 8 | 10 | 1.5 | 3 | 4 | 2 | 5 | 6.3 | 10 | 1.9 | CAD | 请求报价 |
| SSH-M6-10-EL-ALK | M6 | 1 | 10 | 10 | 1.5 | 3 | 4 | 2 | 5 | 6.3 | 10 | 2.2 | CAD | 请求报价 |
| SSH-M6-12-EL-ALK | M6 | 1 | 12 | 10 | 1.5 | 3 | 4 | 2 | 5 | 6.3 | 10 | 2.6 | CAD | 请求报价 |
| SSH-M6-16-EL-ALK | M6 | 1 | 16 | 10 | 1.5 | 3 | 4 | 2 | 5 | 6.3 | 10 | 3.3 | CAD | 请求报价 |
| SSH-M6-20-EL-ALK | M6 | 1 | 20 | 10 | 1.5 | 3 | 4 | 2 | 5 | 6.3 | 10 | 4.1 | CAD | 请求报价 |
| SSH-M6-25-EL-ALK | M6 | 1 | 25 | 10 | 1.5 | 3 | 4 | 2 | 5 | 6.3 | 10 | 5.1 | CAD | 请求报价 |
| SSH-M6-30-EL-ALK | M6 | 1 | 30 | 10 | 1.5 | 3 | 4 | 2 | 5 | 6.3 | 10 | 5.8 | CAD | 请求报价 |
＊1： 表中数值仅供参考，并非保证值。
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。
相关服务
材质、表面处理
| SSH-EL-ALK | |
|---|---|
| 主体 | SCM435 无电解镀镍 |
| 尼龙熔敷 | 尼龙11 |
| 强度等级 | 螺纹部：10.9 头部＊1：5.8（M2-M8） 4.8（M10） |
＊1： 请勿超出最大紧固扭矩。虽然经过热处理提高了强度，但与螺纹部相比，头部的强度仍较小。
用途
设备、装置的省空间化/螺丝的防回转、防脱落特点
- 通过螺丝部熔敷的尼龙的摩擦阻力来抑制螺丝回转。
- 由于可抑制回转，即使已失去连接力，仍可以防止螺丝脱落。
- 尼龙熔敷的耐热温度为120℃。
- 头部高度均在1.5mm以下。
- 可节省设备与装置的空间或用于上部空间有限的部位。
