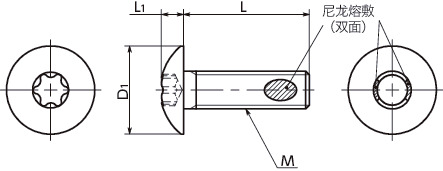

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D1 | L1 | 梅花槽 序号 No. |
每包数量 | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| SNMXS-M3-6-ALK | M3 | 0.5 | 6 | 6.9 | 1.9 | 10 | 10 | 0.58 | CAD | 请求报价 |
| SNMXS-M3-8-ALK | M3 | 0.5 | 8 | 6.9 | 1.9 | 10 | 10 | 0.67 | CAD | 请求报价 |
| SNMXS-M3-10-ALK | M3 | 0.5 | 10 | 6.9 | 1.9 | 10 | 10 | 0.74 | CAD | 请求报价 |
| SNMXS-M3-12-ALK | M3 | 0.5 | 12 | 6.9 | 1.9 | 10 | 10 | 0.82 | CAD | 请求报价 |
| SNMXS-M4-6-ALK | M4 | 0.7 | 6 | 9.4 | 2.5 | 20 | 10 | 1.4 | CAD | 请求报价 |
| SNMXS-M4-8-ALK | M4 | 0.7 | 8 | 9.4 | 2.5 | 20 | 10 | 1.6 | CAD | 请求报价 |
| SNMXS-M4-10-ALK | M4 | 0.7 | 10 | 9.4 | 2.5 | 20 | 10 | 1.7 | CAD | 请求报价 |
| SNMXS-M4-12-ALK | M4 | 0.7 | 12 | 9.4 | 2.5 | 20 | 10 | 1.9 | CAD | 请求报价 |
| SNMXS-M4-16-ALK | M4 | 0.7 | 16 | 9.4 | 2.5 | 20 | 10 | 2.2 | CAD | 请求报价 |
| SNMXS-M4-20-ALK | M4 | 0.7 | 20 | 9.4 | 2.5 | 20 | 10 | 2.5 | CAD | 请求报价 |
| SNMXS-M5-8-ALK | M5 | 0.8 | 8 | 11.8 | 3.1 | 25 | 10 | 2.9 | CAD | 请求报价 |
| SNMXS-M5-10-ALK | M5 | 0.8 | 10 | 11.8 | 3.1 | 25 | 10 | 3.1 | CAD | 请求报价 |
| SNMXS-M5-12-ALK | M5 | 0.8 | 12 | 11.8 | 3.1 | 25 | 10 | 3.4 | CAD | 请求报价 |
| SNMXS-M5-16-ALK | M5 | 0.8 | 16 | 11.8 | 3.1 | 25 | 10 | 3.8 | CAD | 请求报价 |
| SNMXS-M5-20-ALK | M5 | 0.8 | 20 | 11.8 | 3.1 | 25 | 10 | 4.3 | CAD | 请求报价 |
| SNMXS-M6-10-ALK | M6 | 1 | 10 | 14 | 3.7 | 30 | 10 | 5.2 | CAD | 请求报价 |
| SNMXS-M6-12-ALK | M6 | 1 | 12 | 14 | 3.7 | 30 | 10 | 5.6 | CAD | 请求报价 |
| SNMXS-M6-16-ALK | M6 | 1 | 16 | 14 | 3.7 | 30 | 10 | 6.3 | CAD | 请求报价 |
| SNMXS-M6-20-ALK | M6 | 1 | 20 | 14 | 3.7 | 30 | 10 | 7 | CAD | 请求报价 |
| SNMXS-M6-25-ALK | M6 | 1 | 25 | 14 | 3.7 | 30 | 10 | 7.9 | CAD | 请求报价 |
| SNMXS-M6-30-ALK | M6 | 1 | 30 | 14 | 3.7 | 30 | 10 | 8.7 | CAD | 请求报价 |
| SNMXS-M8-16-ALK | M8 | 1.25 | 16 | 17.8 | 4.8 | 40 | 10 | 13 | CAD | 请求报价 |
| SNMXS-M8-20-ALK | M8 | 1.25 | 20 | 17.8 | 4.8 | 40 | 10 | 14 | CAD | 请求报价 |
| SNMXS-M8-25-ALK | M8 | 1.25 | 25 | 17.8 | 4.8 | 40 | 10 | 16 | CAD | 请求报价 |
| SNMXS-M8-30-ALK | M8 | 1.25 | 30 | 17.8 | 4.8 | 40 | 10 | 17 | CAD | 请求报价 |
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。
相关服务
材质、表面处理
| SNMXS-ALK | |
|---|---|
| 材质 | SUSXM7（相当于SUS304） |
| 尼龙熔敷 | 尼龙11 |
用途
防止螺丝回转、脱落防止螺丝头部破损
牢固紧固
特点

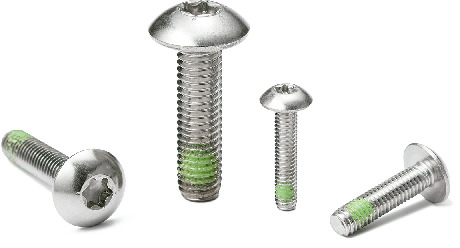

- 带尼龙熔敷的梅花槽＊1伞头小螺钉。
- 通过螺丝部熔敷的尼龙的摩擦阻力来抑制螺丝回转。
- 由于可抑制回转，即使已失去连接力，仍可以防止螺丝脱落。
- 尼龙熔敷的耐热温度为120℃。
- 梅花槽是能比十字槽承受更高紧固扭矩的形状。⇒梅花槽螺丝的特点
- 不易因紧固而导致凹孔破损，可以安全、牢固地进行紧固。
＊1： 梅花槽的形状在JIS B 1015：2008（ISO 10664：2005）“外螺纹零部件用梅花槽”中有规定。
