Nabeya Bi-tech

  • 特殊螺丝
  • 防破坏螺丝

梅花槽圆头螺栓（带芯型）

Button Head Cap Screws with Hexalobular Socket and Pin

SRBS

安全注意事项

符号RoHS指令

  • 防盗
SRBS梅花槽圆头螺栓（带芯型）

形状図

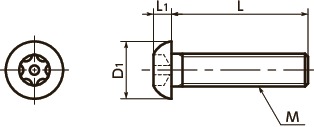

SRBS梅花槽圆头螺栓（带芯型）寸法図

尺寸・CAD

选择

M（粗牙）
螺纹公称直径
所有
M3
M4
M5
M6
M8
L
所有
6
8
10
12
15
16
20
25
30
35
40
50

单位 : mm

型号 M（粗牙）
螺纹公称直径		 螺距 L D1 L1 适用扳手类型 适用螺丝批头类型 梅花槽
序号
No.		 每包数量 质量
(g)		 CAD下载 请求报价
螺丝批头 螺丝刀
SRBS-M3-6 M3 0.5 6 5.7 1.65 SRX-10 SRXB-10 SRD-6.35 10 20 0.48 CAD 请求报价
SRBS-M3-8 M3 0.5 8 5.7 1.65 SRX-10 SRXB-10 SRD-6.35 10 20 0.57 CAD 请求报价
SRBS-M3-10 M3 0.5 10 5.7 1.65 SRX-10 SRXB-10 SRD-6.35 10 20 0.65 CAD 请求报价
SRBS-M3-12 M3 0.5 12 5.7 1.65 SRX-10 SRXB-10 SRD-6.35 10 20 0.73 CAD 请求报价
SRBS-M3-15 M3 0.5 15 5.7 1.65 SRX-10 SRXB-10 SRD-6.35 10 20 0.88 CAD 请求报价
SRBS-M3-16 M3 0.5 16 5.7 1.65 SRX-10 SRXB-10 SRD-6.35 10 20 0.93 CAD 请求报价
SRBS-M3-20 M3 0.5 20 5.7 1.65 SRX-10 SRXB-10 SRD-6.35 10 20 1.1 CAD 请求报价
SRBS-M3-25 M3 0.5 25 5.7 1.65 SRX-10 SRXB-10 SRD-6.35 10 20 1.4 CAD 请求报价
SRBS-M4-6 M4 0.7 6 7.6 2.2 SRX-20 SRXB-20 SRD-6.35 20 20 1.1 CAD 请求报价
SRBS-M4-8 M4 0.7 8 7.6 2.2 SRX-20 SRXB-20 SRD-6.35 20 20 1.2 CAD 请求报价
SRBS-M4-10 M4 0.7 10 7.6 2.2 SRX-20 SRXB-20 SRD-6.35 20 20 1.4 CAD 请求报价
SRBS-M4-12 M4 0.7 12 7.6 2.2 SRX-20 SRXB-20 SRD-6.35 20 20 1.5 CAD 请求报价
SRBS-M4-15 M4 0.7 15 7.6 2.2 SRX-20 SRXB-20 SRD-6.35 20 20 1.8 CAD 请求报价
SRBS-M4-16 M4 0.7 16 7.6 2.2 SRX-20 SRXB-20 SRD-6.35 20 20 1.8 CAD 请求报价
SRBS-M4-20 M4 0.7 20 7.6 2.2 SRX-20 SRXB-20 SRD-6.35 20 20 2.2 CAD 请求报价
SRBS-M4-25 M4 0.7 25 7.6 2.2 SRX-20 SRXB-20 SRD-6.35 20 20 2.7 CAD 请求报价
SRBS-M4-30 M4 0.7 30 7.6 2.2 SRX-20 SRXB-20 SRD-6.35 20 20 3.2 CAD 请求报价
SRBS-M4-35 M4 0.7 35 7.6 2.2 SRX-20 SRXB-20 SRD-6.35 20 1 3.7 CAD 请求报价
SRBS-M4-40 M4 0.7 40 7.6 2.2 SRX-20 SRXB-20 SRD-6.35 20 1 4.2 CAD 请求报价
SRBS-M5-8 M5 0.8 8 9.5 2.75 SRX-25 SRXB-25 SRD-6.35 25 20 1.8 CAD 请求报价
SRBS-M5-10 M5 0.8 10 9.5 2.75 SRX-25 SRXB-25 SRD-6.35 25 20 2 CAD 请求报价
SRBS-M5-12 M5 0.8 12 9.5 2.75 SRX-25 SRXB-25 SRD-6.35 25 20 2.3 CAD 请求报价
SRBS-M5-15 M5 0.8 15 9.5 2.75 SRX-25 SRXB-25 SRD-6.35 25 20 2.7 CAD 请求报价
SRBS-M5-16 M5 0.8 16 9.5 2.75 SRX-25 SRXB-25 SRD-6.35 25 20 2.8 CAD 请求报价
SRBS-M5-20 M5 0.8 20 9.5 2.75 SRX-25 SRXB-25 SRD-6.35 25 20 3.3 CAD 请求报价
SRBS-M5-25 M5 0.8 25 9.5 2.75 SRX-25 SRXB-25 SRD-6.35 25 20 4.1 CAD 请求报价
SRBS-M5-30 M5 0.8 30 9.5 2.75 SRX-25 SRXB-25 SRD-6.35 25 20 4.9 CAD 请求报价
SRBS-M5-40 M5 0.8 40 9.5 2.75 SRX-25 SRXB-25 SRD-6.35 25 20 6.4 CAD 请求报价
SRBS-M6-8 M6 1 8 10.5 3.3 SRX-30 SRXB-30 SRD-6.35 30 10 3 CAD 请求报价
SRBS-M6-10 M6 1 10 10.5 3.3 SRX-30 SRXB-30 SRD-6.35 30 10 3.3 CAD 请求报价
SRBS-M6-12 M6 1 12 10.5 3.3 SRX-30 SRXB-30 SRD-6.35 30 10 3.6 CAD 请求报价
SRBS-M6-15 M6 1 15 10.5 3.3 SRX-30 SRXB-30 SRD-6.35 30 10 4.1 CAD 请求报价
SRBS-M6-16 M6 1 16 10.5 3.3 SRX-30 SRXB-30 SRD-6.35 30 10 4.3 CAD 请求报价
SRBS-M6-20 M6 1 20 10.5 3.3 SRX-30 SRXB-30 SRD-6.35 30 10 5.1 CAD 请求报价
SRBS-M6-25 M6 1 25 10.5 3.3 SRX-30 SRXB-30 SRD-6.35 30 10 6.1 CAD 请求报价
SRBS-M6-30 M6 1 30 10.5 3.3 SRX-30 SRXB-30 SRD-6.35 30 10 6.9 CAD 请求报价
SRBS-M6-40 M6 1 40 10.5 3.3 SRX-30 SRXB-30 SRD-6.35 30 10 9.6 CAD 请求报价
SRBS-M6-50 M6 1 50 10.5 3.3 SRX-30 SRXB-30 SRD-6.35 30 10 12 CAD 请求报价
SRBS-M8-10 M8 1.25 10 14 4.4 SRX-40 SRXB-40 SRD-6.35 40 10 7.3 CAD 请求报价
SRBS-M8-12 M8 1.25 12 14 4.4 SRX-40 SRXB-40 SRD-6.35 40 10 7.9 CAD 请求报价
SRBS-M8-16 M8 1.25 16 14 4.4 SRX-40 SRXB-40 SRD-6.35 40 10 9.1 CAD 请求报价
SRBS-M8-20 M8 1.25 20 14 4.4 SRX-40 SRXB-40 SRD-6.35 40 10 10 CAD 请求报价
SRBS-M8-25 M8 1.25 25 14 4.4 SRX-40 SRXB-40 SRD-6.35 40 10 12 CAD 请求报价
SRBS-M8-30 M8 1.25 30 14 4.4 SRX-40 SRXB-40 SRD-6.35 40 10 14 CAD 请求报价
SRBS-M8-40 M8 1.25 40 14 4.4 SRX-40 SRXB-40 SRD-6.35 40 10 18 CAD 请求报价
SRBS-M8-50 M8 1.25 50 14 4.4 SRX-40 SRXB-40 SRD-6.35 40 10 22 CAD 请求报价

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。


相关服务

材质、表面处理

SRBS
主体 相当于SUS304
强度等级 相当于A2-50

用途

设备和装置的拆分、防破坏
室外设备的防盗
安全防范措施
安全措施

特点

  • 梅花槽＊1中央带芯的圆头螺栓。
  • 使用普通工具无法安装或拆卸。
  • 请将专用扳手SRX或专用螺丝批头SRXB与专用磁性螺丝刀SRD组合使用以进行安装、拆卸。

＊1：　梅花槽的形状在JIS B 1015：2008（ISO 10664：2005）“外螺纹零部件用梅花槽”中有规定。


相关产品

备有专用扳手SRX。SRX

SRBS梅花槽圆头螺栓（带芯型）

备有适用螺丝批头SRXB。SRXB

SRBS梅花槽圆头螺栓（带芯型）

备有专用磁性螺丝刀SRD。SRD

SRBS梅花槽圆头螺栓（带芯型）
