形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D1 | L1 | D | d | t | 适用螺丝批头 | 适用磁性 螺丝刀 |
每包数量 | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SRGFS-M5-10-SET | M5 | 0.8 | 10 | 10 | 2.8 | 14 | 5.5 | 3 | SRGB-M56 | SRD-6.35 | 10 | 1.73 | CAD | 请求报价 |
| SRGFS-M5-16-SET | M5 | 0.8 | 16 | 10 | 2.8 | 14 | 5.5 | 3 | SRGB-M56 | SRD-6.35 | 10 | 2.45 | CAD | 请求报价 |
| SRGFS-M5-25-SET | M5 | 0.8 | 25 | 10 | 2.8 | 14 | 5.5 | 3 | SRGB-M56 | SRD-6.35 | 10 | 3.54 | CAD | 请求报价 |
| SRGFS-M5-40-SET | M5 | 0.8 | 40 | 10 | 2.8 | 14 | 5.5 | 3 | SRGB-M56 | SRD-6.35 | 10 | 5.27 | CAD | 请求报价 |
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。
相关服务
材质、表面处理
| SRGFS-SET | |
|---|---|
| 主体 | SUSXM7 |
| 压花垫圈 | SUS303 |
| 强度等级 | 相当于A2-50 |
用途
设备和装置的拆分、防破坏室外设备的防盗
安全防范措施
安全措施
特点

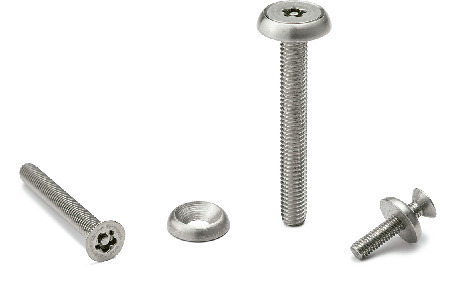

- 五角槽埋头螺栓SRGFS和压花垫圈SWAS-RW的套件。
- 可不用沉孔加工而直接使用SRGFS。
- SRGFS不能使用一般的工具进行安装、拆卸。此外，通过与SWAS-RW成套使用，不能直接用工具夹住SRGFS转动，从而提高了防盗性。
- 请将专用螺丝批头SRGB与专用磁性螺丝刀SRD组合使用以进行安装、拆卸。
