形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | B | t min. | 适用扳手 | 适用螺丝批头类型 | 每包数量 | 质量 (g) |
CAD下载 | 请求报价 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 螺丝批头 | 螺丝刀 | |||||||||||
| SRHSET-M5-8 | M5 | 0.8 | 8 | 2.5 | 3 | SRH-3 | SRHB-3 | SRD-6.35 | 10 | 0.73 | CAD | 请求报价 |
| SRHSET-M5-10 | M5 | 0.8 | 10 | 2.5 | 3 | SRH-3 | SRHB-3 | SRD-6.35 | 10 | 0.97 | CAD | 请求报价 |
| SRHSET-M5-12 | M5 | 0.8 | 12 | 2.5 | 3 | SRH-3 | SRHB-3 | SRD-6.35 | 10 | 1.19 | CAD | 请求报价 |
| SRHSET-M6-8 | M6 | 1 | 8 | 3.0 | 3.5 | SRH-4 | SRHB-4 | SRD-6.35 | 10 | 0.98 | CAD | 请求报价 |
| SRHSET-M6-10 | M6 | 1 | 10 | 3.0 | 3.5 | SRH-4 | SRHB-4 | SRD-6.35 | 10 | 1.3 | CAD | 请求报价 |
| SRHSET-M6-12 | M6 | 1 | 12 | 3.0 | 3.5 | SRH-4 | SRHB-4 | SRD-6.35 | 10 | 1.62 | CAD | 请求报价 |
| SRHSET-M6-16 | M6 | 1 | 16 | 3.0 | 3.5 | SRH-4 | SRHB-4 | SRD-6.35 | 10 | 2.3 | CAD | 请求报价 |
| SRHSET-M8-10 | M8 | 1.25 | 10 | 4.0 | 5 | SRH-5 | SRHB-5 | SRD-6.35 | 10 | 2.24 | CAD | 请求报价 |
| SRHSET-M8-12 | M8 | 1.25 | 12 | 4.0 | 5 | SRH-5 | SRHB-5 | SRD-6.35 | 10 | 2.88 | CAD | 请求报价 |
| SRHSET-M8-16 | M8 | 1.25 | 16 | 4.0 | 5 | SRH-5 | SRHB-5 | SRD-6.35 | 10 | 4.08 | CAD | 请求报价 |
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。
材质、表面处理
| SRHSET | |
|---|---|
| 主体 | 钢 四氧化三铁保护膜（黑） |
用途
设备和装置的拆分、防破坏室外设备的防盗
安全防范措施
安全措施
特点

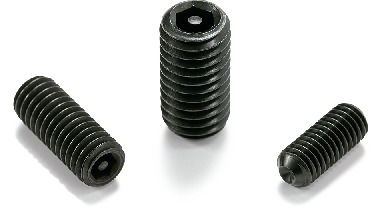

- 内六角孔中央带芯的止动螺丝。
- 使用普通工具无法安装或拆卸。
- 请将专用扳手SRH或专用螺丝批头SRHB与专用磁性螺丝刀SRD组合使用以进行安装、拆卸。
