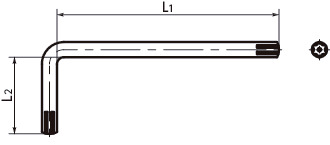

形状図
尺寸・CAD
单位 : mm
| 型号 | 梅花槽 序号 No. |
适用的梅花槽螺丝 | L1 | L2 | 质量 （g） |
请求报价 | |||
|---|---|---|---|---|---|---|---|---|---|
| SRBS | SRFXS | SRFXS-SET | SSC-SRBS | ||||||
| SRX-10 | 10 | SRBS-M3 | SRFXS-M3 | SRFXS-M3-SET | SSC-SRBS-M3 | 60 | 20 | 3.7 | 请求报价 |
| SRX-20 | 20 | SRBS-M4 | SRFXS-M4 | SRFXS-M4-SET | SSC-SRBS-M4 | 67 | 23 | 8.2 | 请求报价 |
| SRX-25 | 25 | SRBS-M5 | SRFXS-M5 | SRFXS-M5-SET | SSC-SRBS-M5 | 70 | 25 | 11 | 请求报价 |
| SRX-30 | 30 | SRBS-M6 | SRFXS-M6 | SRFXS-M6-SET | SSC-SRBS-M6 | 81 | 28 | 20 | 请求报价 |
| SRX-40 | 40 | SRBS-M8 | - | - | SSC-SRBS-M8 | 88 | 31 | 32 | 请求报价 |
用途
防破坏螺丝的安装、拆卸特点

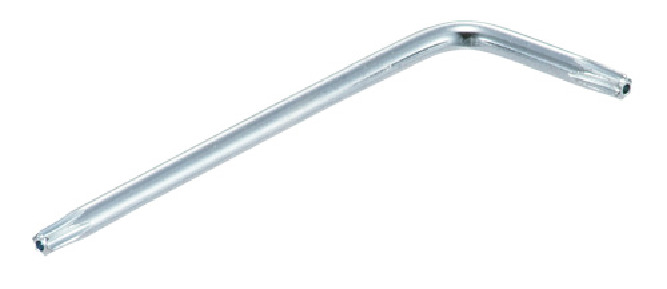

- 梅花槽螺栓(带芯型)SRBSSRFXSSSC-SRBS专用扳手。
