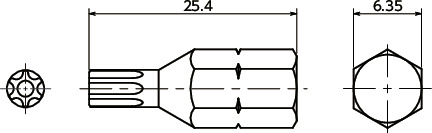

形状図
尺寸・CAD
| 型号 | 梅花槽 序号 No. |
适用的梅花槽螺丝 | 质量 （g） |
请求报价 | |||
|---|---|---|---|---|---|---|---|
| SRBS | SRFXS | SRFXS-SET | SSC-SRBS | ||||
| SRXB-10 | 10 | SRBS-M3 | SRFXS-M3 | SRFXS-M3-SET | SSC-SRBS-M3 | 4.36 | 请求报价 |
| SRXB-20 | 20 | SRBS-M4 | SRFXS-M4 | SRFXS-M4-SET | SSC-SRBS-M4 | 4.57 | 请求报价 |
| SRXB-25 | 25 | SRBS-M5 | SRFXS-M5 | SRFXS-M5-SET | SSC-SRBS-M5 | 4.79 | 请求报价 |
| SRXB-30 | 30 | SRBS-M6 | SRFXS-M6 | SRFXS-M6-SET | SSC-SRBS-M6 | 5.50 | 请求报价 |
| SRXB-40 | 40 | SRBS-M8 | - | - | SSC-SRBS-M8 | 6.00 | 请求报价 |
用途
防破坏螺丝的安装、拆卸特点

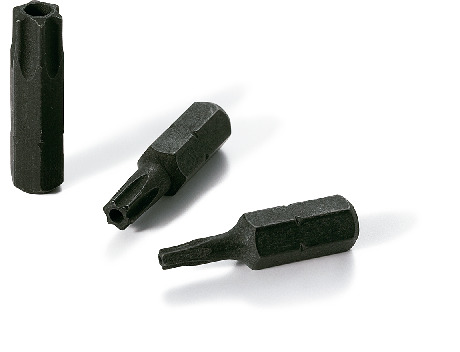

- 梅花槽＊1中央带芯的防破坏螺丝SRBSSRFXSSSC-SRBS专用的短螺丝批头。
- 请将专用磁性螺丝刀SRD与市售的螺丝批头替换螺丝刀组合使用。
- 与扭矩螺丝刀、扭矩扳手组合，可对防破坏螺丝进行扭矩管理。
- 如需与螺丝批头插入口较深的工具组合使用，请使用短螺丝批头用接头SKABA。SKABA
＊1： 梅花槽的形状在JIS B 1015：2008（ISO 10664：2005）“外螺纹零部件用梅花槽”中有规定。

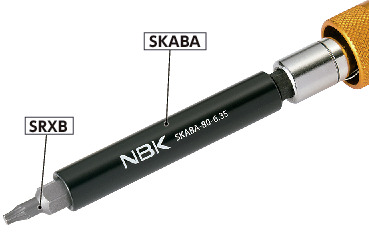

使用例
