形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D1 | L1 | 十字槽型号 | 每包数量 | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| SNMS-M5-6-UC | M5 | 0.8 | 6 | 11.8 | 3.1 | 2 | 10 | 3.6 | CAD | 请求报价 |
| SNMS-M5-8-UC | M5 | 0.8 | 8 | 11.8 | 3.1 | 2 | 10 | 3.9 | CAD | 请求报价 |
| SNMS-M5-10-UC | M5 | 0.8 | 10 | 11.8 | 3.1 | 2 | 10 | 4.2 | CAD | 请求报价 |
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。
相关服务
材质、表面处理
| SNMS-UC | |
|---|---|
| 主体 | SUSXM7（相当于SUS304） |
| 强度等级 | A2-50 |
用途
半导体生产设备等的外饰面板设备、装置的省空间化
特点

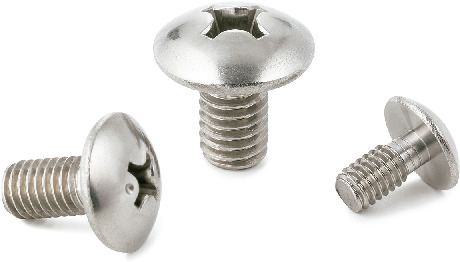

- 是不锈钢制薄板固定用十字槽伞头小螺钉。
- 即使是头部大、钻孔大的薄板也能确保座面，进行固定。

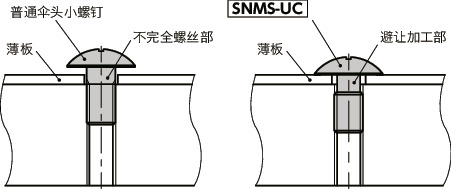

- SNMS-UC螺丝头下部分实施了避让加工，适用于固定薄板。可固定0.1mm以上的薄板。
- 可节省设备与装置的空间或用于上部空间有限的部位。
- 也生产尺寸、材质、头部形状等特殊规格的薄板固定用螺栓。请垂询客户中心。
