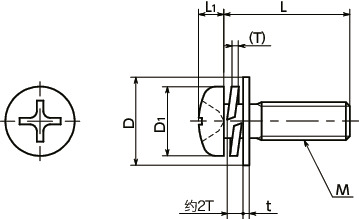

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D1 | D | L1 | t | T （约） |
十字槽型号 | 可连接 最小板厚 |
每包数量 | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SNPI3-M3-5-SUC | M3 | 0.5 | 5 | 5.5 | 8 | 2 | 0.5 | 0.7 | 2 | 0.8 | 50 | 0.62 | CAD | 请求报价 |
| SNPI3-M3-6-SUC | M3 | 0.5 | 6 | 5.5 | 8 | 2 | 0.5 | 0.7 | 2 | 0.8 | 50 | 0.7 | CAD | 请求报价 |
| SNPI3-M3-8-SUC | M3 | 0.5 | 8 | 5.5 | 8 | 2 | 0.5 | 0.7 | 2 | 0.8 | 50 | 0.79 | CAD | 请求报价 |
| SNPI3-M3-10-SUC | M3 | 0.5 | 10 | 5.5 | 8 | 2 | 0.5 | 0.7 | 2 | 0.8 | 50 | 0.87 | CAD | 请求报价 |
●数量未满1包的订单，会另外收取手续费。详情请垂询散装零售服务。
相关服务
材质、表面处理
| SNPI3-SUC | |
|---|---|
| 螺纹主体 | SWCH10R 三价铬酸盐处理 |
| 螺纹主体强度等级 | 4.8 |
| 平垫圈 | SWRH62 三价铬酸盐处理 |
| 弹簧垫圈 | SPCC 三价铬酸盐处理 |
用途
外饰面板/半导体生产设备/设备・装置构造体/海洋设备/一般工业机械设备、装置的省空间化
特点

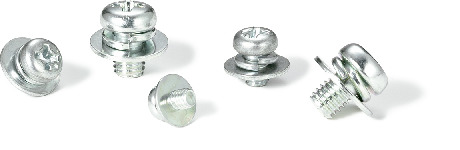

- 钢制薄板固定用带垫圈十字槽盘头小螺钉。
- 螺丝中装入了旧JIS平垫圈和弹簧垫圈，无需担心脱落。（垫圈简称：P=3）
- 关于带垫圈螺丝，请参阅“什么是带垫圈螺丝（组合螺丝）”。
- 与普通带垫圈螺丝相比，通过缩短不完全螺纹部，可以实现薄板的紧固。可连接板厚不到普通带垫圈螺丝的一半。＊1
＊1： 可连接的板厚请参照尺寸表中的“可连接最小板厚”。
- 可节省设备与装置的空间或用于上部空间有限的部位。
- 也生产尺寸、材质、头部形状等特殊规格的薄板固定用螺栓。请垂询客户中心。
