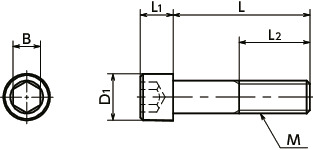

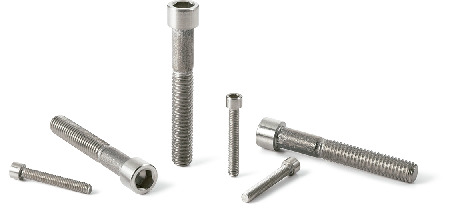

形状図
尺寸・CAD
单位 : mm
| 型号 | M（粗牙） 螺纹公称直径 |
螺距 | L | D1 | L1 | B | L2 | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| SNST-M3-5-SD-UT | M3 | 0.5 | 5 | 4.5 | 3 | 2.5 | 全螺纹 | 0.27 | CAD | 请求报价 |
| SNST-M3-6-SD-UT | M3 | 0.5 | 6 | 4.5 | 3 | 2.5 | 全螺纹 | 0.29 | CAD | 请求报价 |
| SNST-M3-8-SD-UT | M3 | 0.5 | 8 | 4.5 | 3 | 2.5 | 全螺纹 | 0.34 | CAD | 请求报价 |
| SNST-M3-10-SD-UT | M3 | 0.5 | 10 | 4.5 | 3 | 2.5 | 全螺纹 | 0.39 | CAD | 请求报价 |
| SNST-M3-12-SD-UT | M3 | 0.5 | 12 | 4.5 | 3 | 2.5 | 全螺纹 | 0.43 | CAD | 请求报价 |
| SNST-M3-16-SD-UT | M3 | 0.5 | 16 | 4.5 | 3 | 2.5 | 全螺纹 | 0.55 | CAD | 请求报价 |
| SNST-M3-20-SD-UT | M3 | 0.5 | 20 | 4.5 | 3 | 2.5 | 全螺纹 | 0.66 | CAD | 请求报价 |
| SNST-M4-8-SD-UT | M4 | 0.7 | 8 | 5.5 | 4 | 3 | 全螺纹 | 0.83 | CAD | 请求报价 |
| SNST-M4-10-SD-UT | M4 | 0.7 | 10 | 5.5 | 4 | 3 | 全螺纹 | 0.89 | CAD | 请求报价 |
| SNST-M4-12-SD-UT | M4 | 0.7 | 12 | 5.5 | 4 | 3 | 全螺纹 | 0.99 | CAD | 请求报价 |
| SNST-M4-16-SD-UT | M4 | 0.7 | 16 | 5.5 | 4 | 3 | 全螺纹 | 1.2 | CAD | 请求报价 |
| SNST-M4-20-SD-UT | M4 | 0.7 | 20 | 5.5 | 4 | 3 | 全螺纹 | 1.4 | CAD | 请求报价 |
| SNST-M4-25-SD-UT | M4 | 0.7 | 25 | 5.5 | 4 | 3 | 全螺纹 | 1.7 | CAD | 请求报价 |
| SNST-M4-30-SD-UT | M4 | 0.7 | 30 | 5.5 | 4 | 3 | 20 | 2 | CAD | 请求报价 |
| SNST-M5-10-SD-UT | M5 | 0.8 | 10 | 7 | 4.5 | 4 | 全螺纹 | 1.1 | CAD | 请求报价 |
| SNST-M5-12-SD-UT | M5 | 0.8 | 12 | 7 | 4.5 | 4 | 全螺纹 | 1.3 | CAD | 请求报价 |
| SNST-M5-16-SD-UT | M5 | 0.8 | 16 | 7 | 4.5 | 4 | 全螺纹 | 1.6 | CAD | 请求报价 |
| SNST-M5-20-SD-UT | M5 | 0.8 | 20 | 7 | 4.5 | 4 | 全螺纹 | 1.9 | CAD | 请求报价 |
| SNST-M5-25-SD-UT | M5 | 0.8 | 25 | 7 | 4.5 | 4 | 全螺纹 | 2.3 | CAD | 请求报价 |
| SNST-M5-30-SD-UT | M5 | 0.8 | 30 | 7 | 4.5 | 4 | 22 | 2.7 | CAD | 请求报价 |
| SNST-M5-35-SD-UT | M5 | 0.8 | 35 | 7 | 4.5 | 4 | 22 | 3.2 | CAD | 请求报价 |
| SNST-M6-10-SD-UT | M6 | 1 | 10 | 8.5 | 5.5 | 5 | 全螺纹 | 2.2 | CAD | 请求报价 |
| SNST-M6-12-SD-UT | M6 | 1 | 12 | 8.5 | 5.5 | 5 | 全螺纹 | 2.4 | CAD | 请求报价 |
| SNST-M6-16-SD-UT | M6 | 1 | 16 | 8.5 | 5.5 | 5 | 全螺纹 | 2.8 | CAD | 请求报价 |
| SNST-M6-20-SD-UT | M6 | 1 | 20 | 8.5 | 5.5 | 5 | 全螺纹 | 3.2 | CAD | 请求报价 |
| SNST-M6-25-SD-UT | M6 | 1 | 25 | 8.5 | 5.5 | 5 | 全螺纹 | 3.8 | CAD | 请求报价 |
| SNST-M6-30-SD-UT | M6 | 1 | 30 | 8.5 | 5.5 | 5 | 全螺纹 | 4.2 | CAD | 请求报价 |
| SNST-M6-35-SD-UT | M6 | 1 | 35 | 8.5 | 5.5 | 5 | 24 | 5.1 | CAD | 请求报价 |
| SNST-M6-40-SD-UT | M6 | 1 | 40 | 8.5 | 5.5 | 5 | 24 | 5.7 | CAD | 请求报价 |
相关服务
材质、表面处理
| SNST-SD-UT | |
|---|---|
| 主体 | TW340（2类钛） |
用途
汽车、航空宇宙设备、机器人等的轻量化FPD制造装置/半导体制造装置/电气·电子设备/海洋设备/电镀设备
使用例

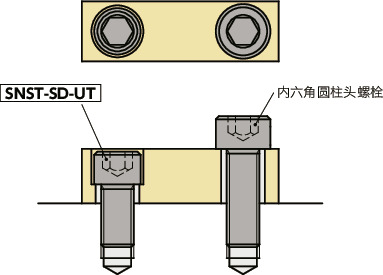

还能对普通的内六角圆柱头螺栓未能进行锪孔加工的部位进行锪孔加工，从而可以隐藏头部。
使用注意事项
- 头部底座面的面积小，底座面压力高。

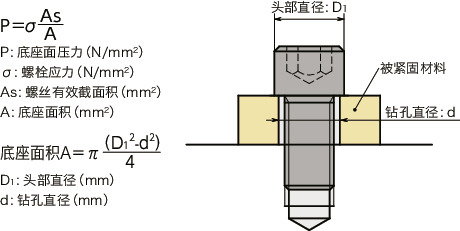

- 请参考以下公式，注意不要让由螺丝紧固而形成的底座面压力超出被紧固材料的容许表面压力。
头部直径和螺丝有效截面积
| 型号 | 头部直径（mm） | 螺丝有效截面积（mm2） |
|---|---|---|
| SNST-M3-SD-UT | 4.5 | 5.03 |
| SNST-M4-SD-UT | 5.5 | 8.78 |
| SNST-M5-SD-UT | 7 | 14.2 |
| SNST-M6-SD-UT | 8.5 | 20.1 |
机械性质
| TW340（2类钛） | |
|---|---|
| 拉伸强度（N/mm2） | 340-510 |
| 0.2％承压力（N/mm2） | 215以上 |
| 伸长率（％） | 23以上 |
表中数值仅供参考，并非保证值。
物性
| TW340（2类钛） | |
|---|---|
| 比重 | 4.51 |
| 熔点（℃） | 1668 |
| 纵向弹性系数（GPa） | 106 |
| 热传导率（W/（m・K）） | 17.16 |
| 线性膨胀系数（K-1） | 8.4×10-6 |
| 电阻率（μΩ・m） | 0.55 |
| 磁导率（μ） | 1.0001（无磁） |
表中数值仅供参考，并非保证值。
