SWAT-4-VF

纯钛垫圈（通槽型）

Titanium Washer with Ventilation Grooves

安全注意事项

符号RoHS指令

  • 真空
  • 无尘
  • 非磁性
  • 轻量

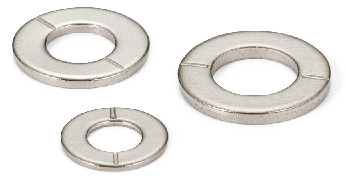

SWAT-VF纯钛垫圈（通槽型）

形状図

SWAT-VF纯钛垫圈（通槽型）寸法図

单位 : mm

型号 公称 d D t 质量
(g)		 CAD下载 请求报价
SWAT-4-VF 4 4.3 9 0.8 0.18 CAD 请求报价

●如有订购多件相同尺寸的商品，我们将统一进行无尘包装。

材质、表面处理

SWAT-VF
主体 TP340C（2类钛）

用途

真空装置/真空容器/FPD制造装置/半导体制造装置/电子显微镜

特点

  • 通槽易于排出蓄积于设备、装置的钻孔中的气体，为真空装置的真空抽吸提供支持。
  • 经过无尘洗净・无尘包装。⇒无尘洗净、无尘包装服务
  • 请与纯钛内六角圆柱头螺栓（通孔型）SVST（SVST）组合使用。

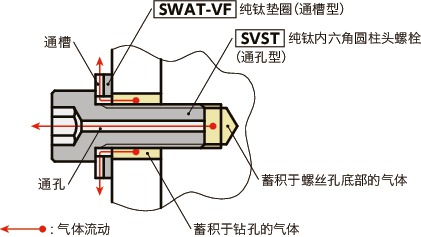

使用例

蓄积于钻孔的气体通过SWAT-VF排出，蓄积于螺丝孔底部的气体用SVST（SVST）排出。
