一看就会的产品使用要领解说

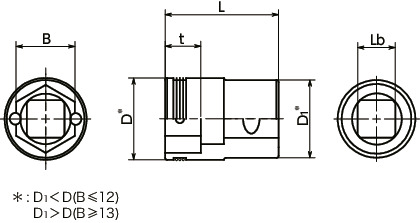

形状図
尺寸・CAD
单位 : mm
| 型号 | B 对边宽度公称 | Lb 插入角度 | t | D | D1 | L | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|
| SKCK-7-6.35 | 7 | 6.35 | 4 | 11.3 | 11.2 | 18 | 8 | CAD | 请求报价 |
| SKCK-10-9.5 | 10 | 9.5 | 6 | 14.5 | 17.3 | 26 | 24 | CAD | 请求报价 |
| SKCK-12-9.5 | 12 | 9.5 | 7 | 16.8 | 17.3 | 26 | 26 | CAD | 请求报价 |
| SKCK-8-6.35 | 8 | 6.35 | 5 | 12.3 | 11.2 | 18 | 9 | CAD | 请求报价 |
| SKCK-13-9.5 | 13 | 9.5 | 8 | 18 | 17 | 26 | 28 | CAD | 请求报价 |
| SKCK-14-9.5 | 14 | 9.5 | 8.5 | 19.5 | 18.5 | 27 | 34 | CAD | 请求报价 |
| SKCK-17-9.5 | 17 | 9.5 | 9.5 | 23.3 | 21.5 | 28 | 62 | CAD | 请求报价 |
材质、表面处理
| SKCK | |
|---|---|
| 主体 | SCM435 镀镍镀铬 |
| 线环 | SWPA |
| 球 | SWCH |
用途
用于在设备、装置、车辆等的组装、维修中无法手持螺丝的狭窄部位用于对不能混入机械零件的食品机械设备等进行维护时，防止螺丝掉入仪器内
特点

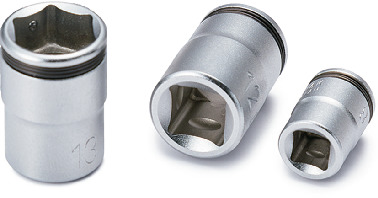

- 可保持六角螺栓和六角螺母的套筒。

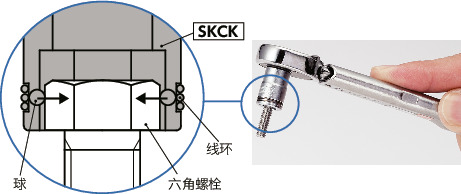

- 通过线环向内侧压入的2个圆球将六角螺栓、六角螺母保持在套筒内，防止其掉落。
- 与利用磁力的保持方法不同，该方式不限六角螺栓、六角螺母的材质。而且，不会因磁力导致套筒吸附异物。
- 使用方法与普通套筒相同。
-
插入角度有2种。
SKCK-＊＊-6.35----插入角度6.35
SKCK-＊＊-9.5----插入角度9.5

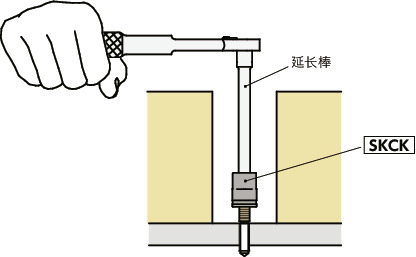

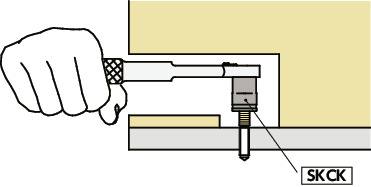

使用例
用于在无法手持六角螺栓、六角螺母的超深部位安装、拆卸螺丝。
使用注意事项
- 请使用符合对边宽度公称的尺寸。
- 根据内六角孔尺寸和规格的不同，可能会出现无法保持的情况。
- 请切实插入直至保持住六角螺栓、六角螺母。
- 请勿和冲击扳手等动力工具一同使用。
- 由于是金属制品，请勿用于通电部位。
- 请勿用于拧转螺丝以外的用途。
