/13329_1.jpg?upd=20230914140548)

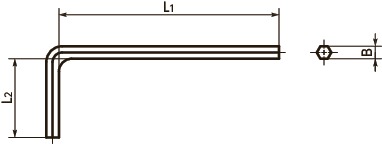

形状図
/13332_1.jpg?upd=20230914140548)
尺寸・CAD
单位 : inch
| 型号 | B 对边宽度公称 |
L1 | L2 | 适用的英制螺纹 SNSS |
适用的英制螺纹 SNBS |
质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|
| SKH-1/16 | 1/16 | 1.75 | 0.562 | - | #4-40 | 1 | CAD | 请求报价 |
| SKH-5/64 | 5/64 | 1.875 | 0.609 | - | #5-40・#6-32 | 1.7 | CAD | 请求报价 |
| SKH-3/32 | 3/32 | 2 | 0.656 | #4-40・#5-40 | #8-32 | 2.6 | CAD | 请求报价 |
| SKH-7/64 | 7/64 | 2.125 | 0.703 | #6-32 | - | 3.7 | CAD | 请求报价 |
| SKH-1/8 | 1/8 | 2.25 | 0.75 | - | #10-24・#10-32 | 5.2 | CAD | 请求报价 |
| SKH-9/64 | 9/64 | 2.375 | 0.796 | #8-32 | - | 6.9 | CAD | 请求报价 |
| SKH-5/32 | 5/32 | 2.5 | 0.844 | #10-24・#10-32・#12-24 | 1/4-20 | 9 | CAD | 请求报价 |
| SKH-3/16 | 3/16 | 2.75 | 0.938 | 1/4-20・1/4-28 | - | 14 | CAD | 请求报价 |
| SKH-1/4 | 1/4 | 3.25 | 1.125 | 5/16-18 | - | 30 | CAD | 请求报价 |
| SKH-5/16 | 5/16 | 3.75 | 1.25 | 3/8-16 | - | 54 | CAD | 请求报价 |
●各尺寸标记为英制。
材质、表面处理
| SKH(INCH) | |
|---|---|
| 主体 | 合金钢（硬度50HRC以上） 四氧化三铁保护膜（黑） |
用途
英制螺丝的安装、拆卸特点
- 英制螺丝专用的六角扳手。
