一看就会的产品使用要领解说

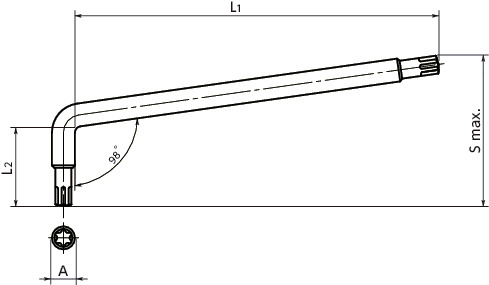

形状図
材质、表面处理
| SKX-N | |
|---|---|
| 主体 | 相当于SKS4（硬度58HRC以上） 无电解镀镍 |
用途
位于设备、装置、车辆等的狭窄部位的梅花槽螺丝的安装和拆卸特点
- 通过采用比普通扳手更短的短柄，使操作高度降低的梅花槽扳手。
- 可在狭窄作业场所使用。
- 弯曲角度设计为98°。能够确保作业时抓握扳手的空间。长柄下方有障碍物的部位也可操作。
- 由于能够在普通螺丝刀或扳手无法使用的部位作业，可削减拆除周围零部件进行作业的工时。
- 由于作业空间小，可以使装置和设备等的结构更小巧。
＊梅花槽的形状在JIS B 1015：2008（ISO 10664：2005）“外螺纹零部件用梅花槽”中有规定。

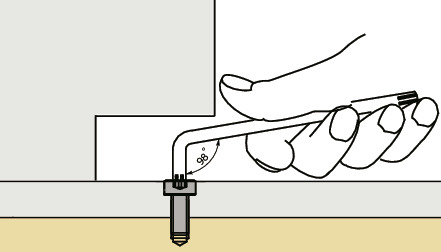

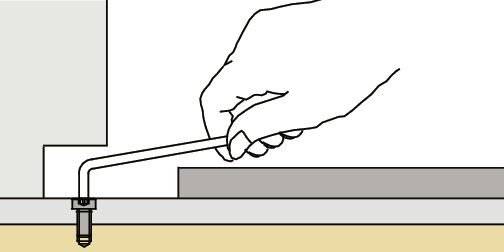

使用例
通过将弯曲角度设置为98°，使手指不易接触螺丝的安装面。
使用注意事项
- 请勿用于拧转螺丝以外的用途。
- 由于是金属制品，请勿用于通电部位。
- 请用手握紧扳手手柄进行使用。
适用的梅花槽螺丝
| 型号 | 适用的梅花槽螺丝 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
SSTS
SSTS |
SET
SETS
SET-NI SET-BNI SETS |
SLT
SLTS
SLT-TZB SLTS |
SLEC-A
SLEC-A SLEC-A-EL |
SLEC-B
SLEC-B SLEC-B-EL |
SNPXS
SNPXS |
SNFXS
SNFXS |
SET-TZB(INCH)
SET-TZB(INCH) |
|||
| SKX-4N | SETS-M2 | |||||||||
| SKX-5N | SSTS-M2 | SETS-M2.6 | ||||||||
| SKX-6N | SSTS-M2.5 | SET-M3 | SETS-M3 | SLTS-M2 | SNPXS-M2 | SNFXS-M2 | SET-#6-32-TZB | |||
| SKX-8N | SSTS-M3 | SET-M4 | SETS-M4 | SLTS-M2.5 | SNPXS-M2.5 | SNFXS-M2.5 | SET-#8-32-TZB SET-#10-24-TZB SET-#10-32-TZB |
|||
| SKX-10N | SSTS-M4 | SET-M5 | SETS-M5 | SLT-M3-TZB | SLTS-M3 | SLEC-M3-A | SLEC-M3-B | SNPXS-M3 | SNFXS-M3 | |
| SKX-15N | SSTS-M5 | SLEC-M4-A | SLEC-M4-B | |||||||
| SKX-20N | SSTS-M6 | SETS-M6 | SLT-M4-TZB | SLTS-M4 | SLEC-M5-A | SLEC-M5-B | SNPXS-M4 | SNFXS-M4 | ||
| SKX-25N | SSTS-M8 | SLT-M5-TZB | SLTS-M5 | SLEC-M6-A | SLEC-M6-B | SNPXS-M5 | SNFXS-M5 | |||
